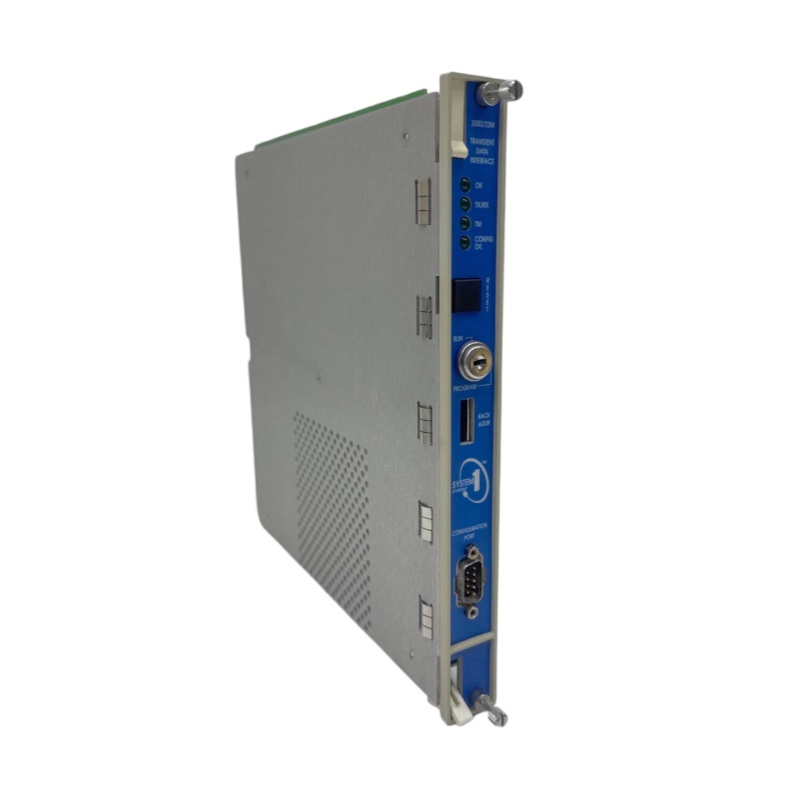

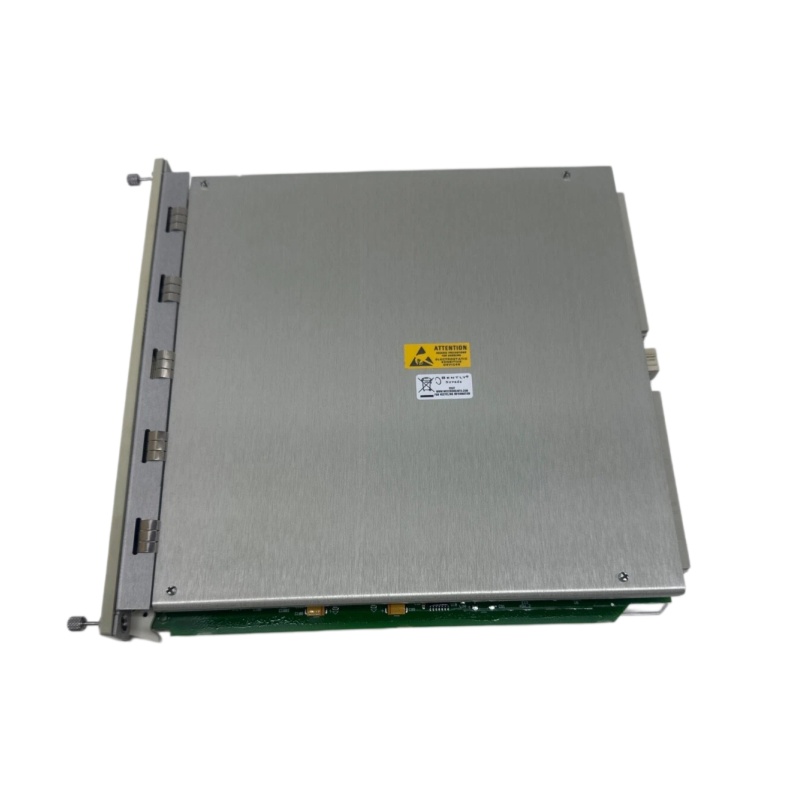

BENTLY NEVADA 3500-22M 数据接口（TDI）模块

— BENTLY NEVADA 3500-22M 产品信息—

1. 概述

BENTLY 3500-22M 是 Bently Nevada 3500 系列监测系统的重要瞬态数据接口（TDI）模块。它专门设计用于捕捉和记录旋转机械（如涡轮机、压缩机、泵等）的瞬态数据（如冲击、瞬时振动峰值等），以便于进行的故障诊断和预防性维护。

2. 参数与规格

• 测量范围：0-1000mm/s（或对应的加速度范围）。
• 采样率：可选 25.6 kHz、51.2 kHz、102.4 kHz，部分高端型号支持高 100 kHz 或更高。
• 分辨率：高可达 24 位。
• 电源要求：24 VDC，功耗约 7.7W 至 25W 之间。
• 接口：支持 BNC 输入，网络通信接口包括以太网（10Base-T/100Base-TX/100Base-FX）和 RS-485。

3. 产品特点

• 高精度测量：采用先进的传感器技术和信号处理算法，确保数据的准确性。
• 高可靠性：设计符合 API、CSA、FM、GOST、ATEX、CE 等国际标准，并通过 DNV、Class NK 海上认证和 TÜV SIL 2 功能安全认证，适用于严苛的工业环境。
• 模块化与冗余设计：模块化设计便于安装与维护，支持冗余配置，确保关键数据不丢失。
• 灵活配置：可根据不同监测需求配置通道数（单通道或多通道）、采样率和通信协议。

4. 结构与组成

• 机架式安装：该模块采用半高或全高模块设计，通常安装在专用的 3500 机架中，支持机架式供电（AC/DC 组合）。
• 输入/输出接口：配备 BNC 输入接口用于连接传感器，网络接口用于数据传输，部分型号支持 RS-485 串行通信。

5. 应用领域

• 电力行业：发电机、汽轮机监测。
• 石油与天然气：压缩机、泵站监测。
• 航空航天：发动机和关键机械部件监测。
• 海上平台：海上石化和海上发电平台。

6. 安装与维护

• 安装：通常安装在 3500 系统机架内。需要注意供电方式（支持 AC/DC 组合）和机架插槽的匹配。安装时应确保环境温度（-40°C 至 +70°C）和防护等级（IP65/IP67）符合现场要求。
• 维护：模块设计为易于维护，支持热插拔（Hot-swap）。建议定期检查数据存储状态和网络通信情况，确保软件与固件版本保持新。

—————————————————-———————————————————
