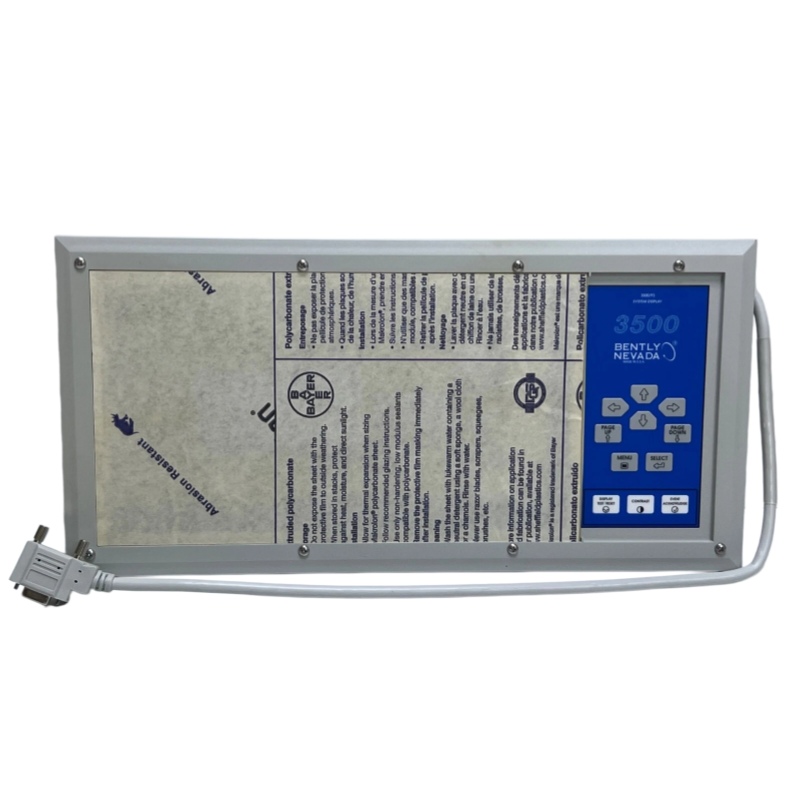

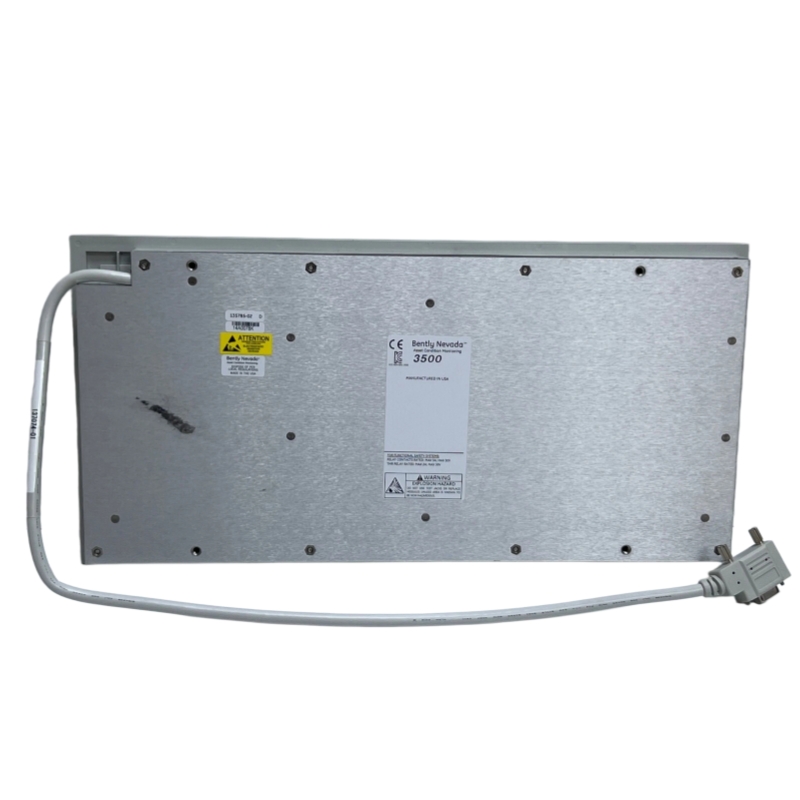

Bently Nevada 135785-02 显示模块

—Bently Nevada 135785-02 产品信息—

1. 概述

135785-02 是 Bently Nevada 3500/93 系统家族中的显示模块。它通过高分辨率显示屏，实时呈现系统的运行状态、故障报警和关键参数（如振动、温度、转速等）。该模块是现场人员与系统交互的主要接口，支持本地显示和远程监控。

2. 参数与规格

• 显示技术：通常为背光液晶显示屏，具备抗眩光处理，适应工业现场光照环境。
• 尺寸与重量：
  • 尺寸：约 190mm x 162mm x 108mm。
  • 重量：约 1.2 kg（约 2.15 磅）。
• 电源：通常支持 115V/230V AC 输入，或 24V DC 输入。
• 工作环境：
  • 温度范围：-40°C 至 +70°C。
  • 防护等级：通常具备 IP65 防护等级，防尘防水。
• 其他功能：具备数据记录容量（通常支持数周至数月的历史数据存储），并能显示系统事件列表和报警日志。

3. 产品特点

• API 670 兼容：设计符合美国石油协会 API 670 标准，确保与 3500/93 系统的完美兼容。
• 多模式显示：支持波形、趋势图、谱图和实时数值显示，便于快速诊断问题。
• 灵活的安装方式：提供多种安装选项，包括：
  • 正面安装（Face Mounting）‍：直接安装在机架前面板上，便于现场操作。
  • 19英寸机架安装（EIA Rack Mounting）‍：安装在标准 19 英寸机架上，适用于配电室或控制室。
  • 面板安装（Panel Mounting）‍：安装在机柜的面板开孔内。
  • 独立安装（Independent Mounting）‍：独立安装在墙面或其他支架上。
• 高亮度显示：具备背光增强功能，即使在光线较暗或强光环境下也能清晰阅读。

4. 结构与组成

135785-02 通常包括以下几个主要部件：

• 显示屏幕（Display）‍：核心的液晶或 LED 屏幕。
• 外壳（Housing）‍：金属外壳，提供机械保护和电磁屏蔽。
• 接口模块（DIM，Display Interface Module）‍：用于连接到 3500/93 机架的背板，传输电源和数据信号。
• 支架与安装配件：包括正面安装支架、壁挂支架等。

5. 应用领域

• 电力行业：用于发电机、汽轮机组的实时监控。
• 石油与天然气：用于压缩机、泵站等关键设备的振动监测。
• 化工与制药：用于反应用于反应釜、搅拌机等设备的状态监控。
• 造纸与冶金：用于大型电机、风机和磨机的监测。

6. 安装与维护

• 安装：
  • 首先确定安装方式（如正面安装），将显示面板的接口（DIM）插入 3500/93 机架的对应槽位（通常是右侧槽位）。
  • 确认电源连接，若使用外部电源，则需将电源线与显示面板连接。
  • 调整角度和位置，确保屏幕正对操作人员。
• 维护：
  • 定期校准：虽然显示面板本身不需要校准，但应确保其连接的传感器和模块已正确校准。
  • 清洁：使用干净的软布擦拭屏幕，避免使用腐蚀性清洁剂。
  • 故障排查：若显示异常，首先检查电源和信号连接线，必要时更换接口模块（DIM）。

—————————————————-———————————————————
