—BENTLY NEVADA 3500-77M 产品信息—
1. 产品概述

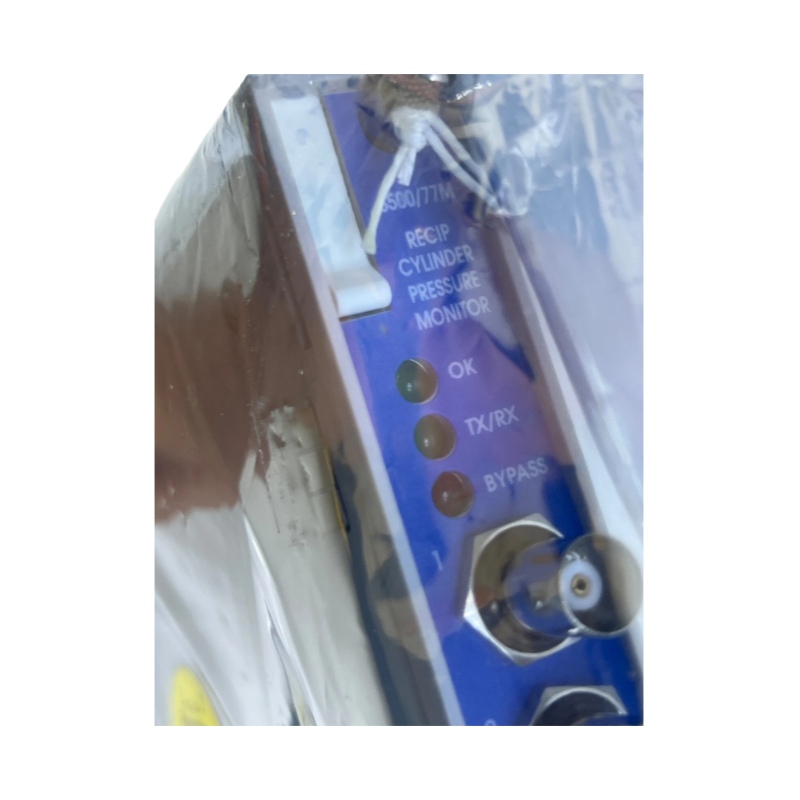

3500-77M（型号 176449-07）是一款4通道活塞压力监测器，专门用于监测往复式压缩机的活塞压力曲线。它能够实时采集压力数据，并与预设的阈值进行比较，以监测设备运行状态。
2. 核心参数
- 通道数：4通道，支持独立监测四个活塞的压力
- 传感器类型：输入信号为压电式压力传感器
- 测量范围：0-10,000 psi（约 0-689 bar）
- 精度：±0.25% FS
- 分辨率：0.01% FS
- 输出信号：4-20 mA（模拟量输出）
- 供电要求：24 VDC ±10%
- 功耗：25 W
- 通信接口：支持多种通信接口（如 RS-485），便于集成到上位机系统
- 尺寸：9.50 x 0.96 x 3.90 英寸（约 241 x 24 x 99 mm）
- 工作温度：-40℃ - 85℃
3. 产品特点
- 自动零点校准：系统自带自动零点校准功能，确保测量精度。
- 多模式捕捉：支持峰值压力捕捉、小压力捕捉及全周期压力捕捉。
- 用户可编程报警：用户可设置多组阈值报警（高压、低压、超压、欠压等），并通过输出信号触发保护。
- 数据记录：内置数据记录功能，可存储关键运行参数和报警事件，便于后期分析。
4. 结构与组成
- 输入接线端子：连接压电式压力传感器（PZT）。
- 信号处理单元：负责将传感器的微弱电压信号放大、滤波、线性化处理。
- 控制处理器：执行测量算法，进行峰值捕捉和报警比较。
- 通信/输出端子：提供 4-20 mA 输出和通信接口（如 RS-485）。
- 显示与指示灯：用于本地查看运行状态和报警指示。
5. 应用领域
- 往复式压缩机：特别是石油、化工领域的大型往复式压缩机。
- 石油与天然气：用于监测油井压裂液压系统中的活塞压力。
- 电力与能源：用于监控电站配套压缩机及其他往复机械。
6. 安装与维护
- 安装位置：建议安装在机器旁边的控制柜内或靠近传感器端的机架上，以确保信号线长度在技术手册规定范围内（通常不超过 5 米）。
- 电气连接：严格按照电路图接线，确保电源极性正确，避免反接导致元件损坏。
- 定期校准：虽然支持自动零点校准，但仍建议每 6-12 个月进行一次完整的现场校准（包括满量程校准）。
- 清洁维护：保持模块外壳清洁，防止油污或粉尘进入端子区，影响信号质量。
—————————————————-———————————————————
