—Bently Nevada TK-3E 产品信息—

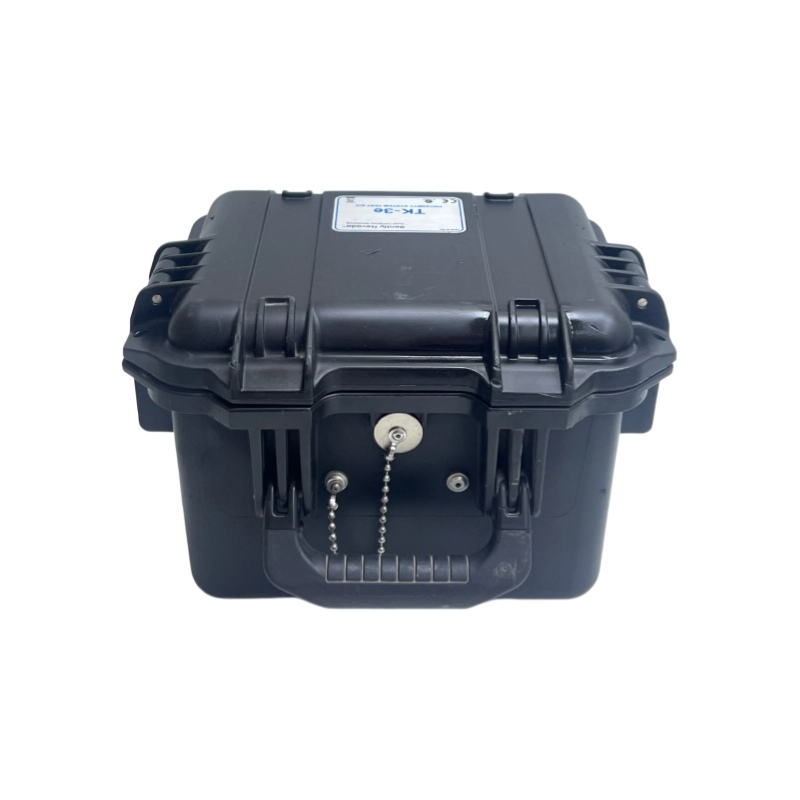

TK-3E 是本特利内华达（Bently Nevada）专为现场使用设计的便携式校准仪，用于对本特利监控系统（如3500系列、1900系列）中的接近传感器、振动传感器及位移传感器进行性能验证与调校。
它通过模拟轴的振动和位置信号，验证监控器的读数是否准确，确保传感器系统的状态良好，防止因读数偏差导致的误报警或漏报。
核心参数与技术规格
| 参数 | 规格 |
|---|---|
| 电气要求 | 交流95-125V或190-250V，50/60Hz，电流小1A |
| 振幅范围 | 50μm - 254μm (0.002" - 0.010") 峰峰值 |
| 速度范围 | 0 - 5000 cpm (冲击计数每分钟) |
| 尺寸 | 约 215mm x 184mm x 285mm (8.5" x 7.2" x 11.2") |
| 重量 | 约 5.9kg (13磅) |
| 工作温度 | -25°C 到 +70°C (适用于大多数工业环境) |
| 存储温度 | -40°C 到 +85°C |
| 防护等级 | IP54 (防尘防水溅) |
主要产品特点
多功能校准
- 模拟振动：利用电机驱动的摆动板，模拟真实轴的振动信号。
- 模拟位置：使用可拆卸的主轴千分尺组件，模拟轴的位置变化。
通用性强
- 探头兼容：配备通用探头安装座，支持5mm至19mm范围的探头（包括Bently 3300系列探头）。
- 模块化设计：磁性底座设计，方便在现场快速放置和使用。
便携免维护
- 采用坚固耐用的外壳和内部电子元件，适合频繁的现场检修工作，无需额外的维护设备。

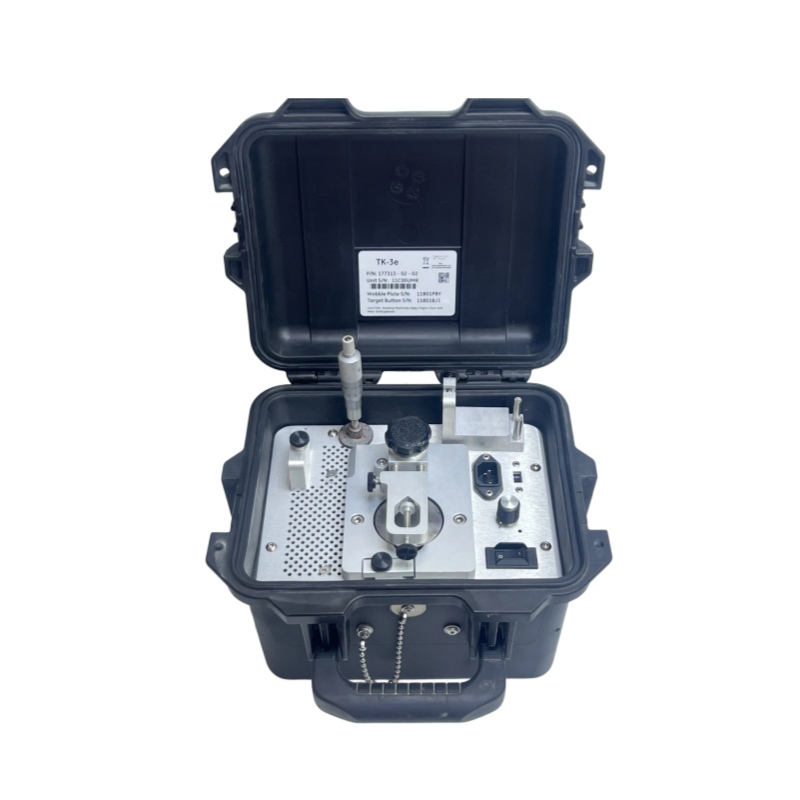

结构与组成
- 电动/气动驱动系统：提供摆动板的运动，模拟振动信号。
- 摆动板（Pivotal Plate）：安装在电机上，用于模拟轴的振动。
- 千分尺组件：用于模拟轴的位置（位移）变化。
- 通用探头支架：可拆卸设计，适配不同规格的接近探头。
- 磁性底座：便于仪器在金属表面固定或搬运。
应用领域
- 汽轮机（主轴振动监测）
- 压缩机（振动与位移监测）
- 泵类（轴承与叶轮监测）
- 风机（叶轮与轴承监测）
- 涡轮机（轴向与径向位移监测）
安装与维护指南
安装步骤
- 电源连接：根据当地电压（95-125V或190-250V），连接电源线，确保电源频率匹配（50/60Hz）。
- 探头安装：将需要校准的接近传感器安装到通用探头支架上，确保探头与探测面垂直对准。
- 设置参数：根据被校准传感器的规格（如额定振幅范围），在仪器上设置对应的振幅或位移参数。
现场校准流程
振动校准：
- 启动仪器的电机驱动，使摆动板以固定频率振动。
- 仪器会生成已知的振动信号（如50μm），此时读取监控器的输出读数。
- 对比实际读数与标准读数，若有偏差则调整监控器的校准系数。
位置校准：
- 使用千分尺组件，慢慢旋转轴，使探头检测到的距离从“远”逐渐变为“近”。
- 记录此过程中的电压变化，与监控器显示的位移读数进行对比。
—————————————————-———————————————————
