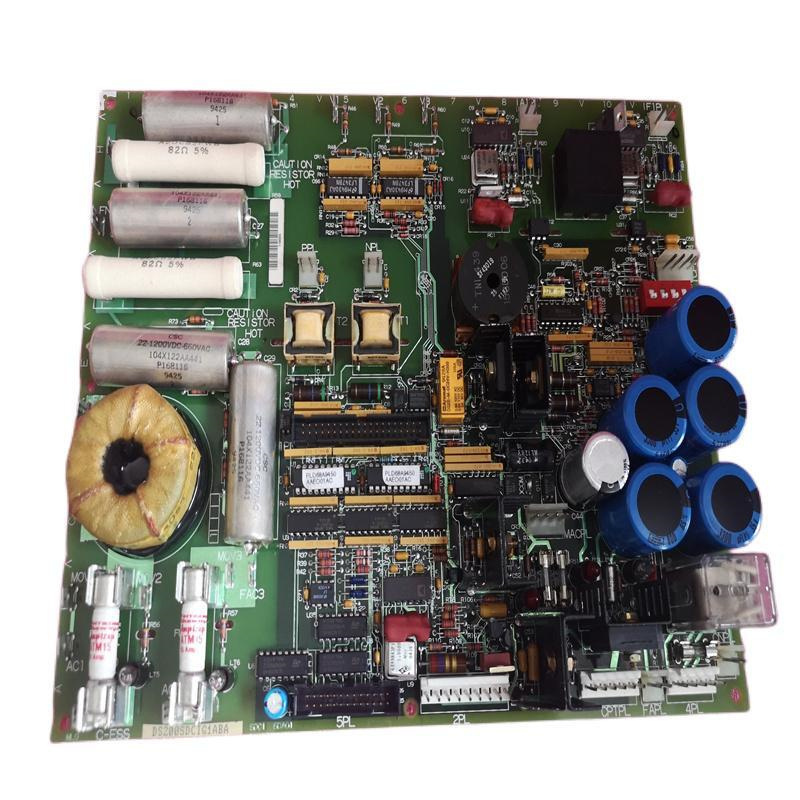

GE DS200TCPSG1ARE 电路板

— GE DS200TCPSG1ARE 产品信息—

1. 产品概述

GE DS200TCPSG1ARE 是一款用于风力、蒸汽和燃气涡轮机自动化驱动系统的高可靠性电路板。它是 Mark V 系列中关键的“后端”组件，负责处理来自“前端”模块（如 ECRU、ECRD）的指令，并控制相应的执行机构（如油门阀、燃料阀）。该型号在全球 Mark V 系统中广泛应用，尤其是已停止生产的早期机型中。

2. 核心参数

• 功能定位：属于 “TC” (Turbine Control) 系列的电源/通信板块，通常用于后端的控制输出与电源管理。
• 接口配置：具有 16 针和 9 针连接器（根据不同修订版本可能略有差异），用于连接现场的传感器和执行器。
• 电源特性：内置电源转换与保护电路，通常包含可更换的保险丝（FUSE），用于保护电路免受过流或短路影响。
• 通信能力：支持 Mark V 系统特有的通信协议（如 IEC 60870-5-104, IEC 61850 等），具备数据采集和指令传输能力。
• 物理特性：通常采用工业级 PCB 设计，具备较高的防护等级（IP20 或更高），适用于恶劣的工业环境。

3. 产品特点

• 高可靠性：采用冗余设计和模块化结构，即使部分模块故障（如保险丝熔断），也能通过更换部件迅速恢复。
• 易于维护：板上配有多个测试点（TEST POINTS），便于现场工程师快速定位故障。
• 兼容性强：兼容 Mark V 系列的各种前端模块（如 ECRU/ICR，ECRD/ICD），是该系统的“通用语言翻译器”。
• 耐用性：专为核电站和大型发电站设计，能够在高温、强辐射和电磁干扰环境下长期稳定运行。

4. 结构与组成

• PCB 主板：核心电路板，包含电源管理芯片、微处理器、通信芯片等。
• 连接器：包括多组标准化连接器（如 D-sub 9pin、16pin），用于信号输入输出。
• 保护元件：内置保险丝、热敏电阻等，保护电路安全。
• 接口模块：根据具体应用（如模拟量输出、开关量输入）可能配备不同的 I/O 扩展模块。

5. 应用领域

• 发电站：核电站（如三门核电站）、燃气轮机发电站以及大型火电站的主控系统。
• 大型工业控制：用于需要高精度转速控制和复杂算法的工业自动化场景。
• 调试与备件：由于该型号停产，现主要作为现役机组的备件或调试维护部件使用。

6. 安装与维护要点

• 断电操作：在更换该板卡或进行任何维护操作前，必须确保 Mark V 系统的电源完全断开，以防触电或误操作导致机组跳闸。
• 保险丝更换：该板通常设有 3 个可更换保险丝。更换时必须使用原厂规格的保险丝，以免损坏电路。
• 测试点使用：现场工程师应利用板上的测试点进行现场监测，但应严格遵循操作规程，避免接触高压信号。
• 防护检查：定期检查 PCB 上的防护层（如 conformal coating），确保无裂纹或氧化现象。

—————————————————-———————————————————
