— GE DS200SLCCG1A 产品信息—

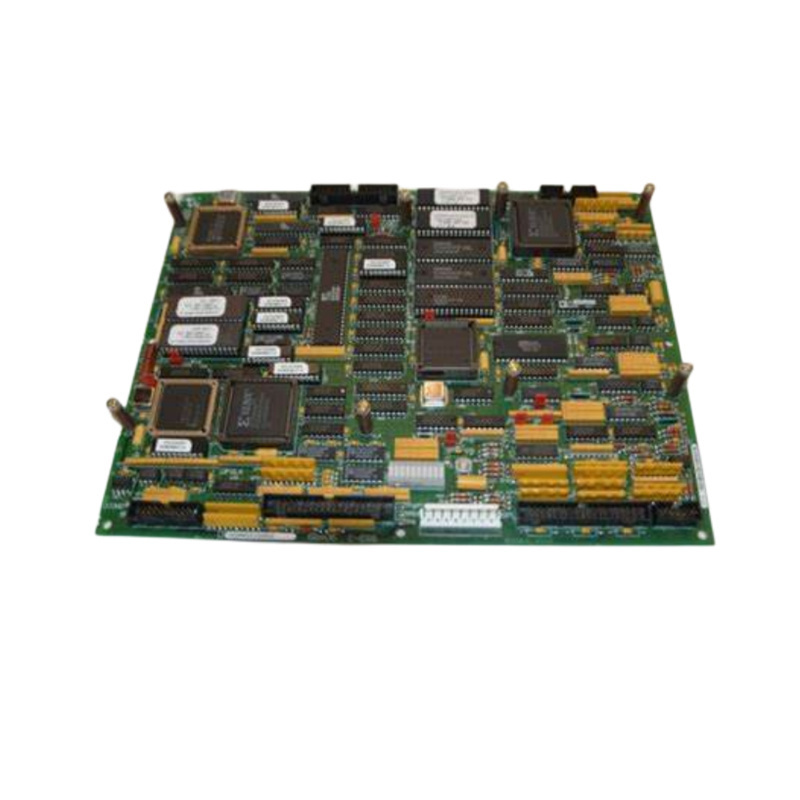

GE DS200SLCCG1A 是通用电气（GE）针对 Mark V 系列汽轮机控制系统（PACSystems RX3i）设计的局域网通信卡（LAN Communication Card）。它是 Mark V 系列局域网通信卡（SLCC） 中的一个具体型号，主要用于驱动和励磁柜的通信。
核心参数与技术规格
| 参数 | 说明 |
|---|---|
| 主要功能 | 作为 DLAN（Data LAN）和 ARCNET 网络的通信卡，负责将本地 PLC 控制器与现场驱动器/励磁器连接，实现高速数据传输和控制命令的下发 |
| 通信协议 | 支持 DLAN 和 ARCNET 两种工业协议，适配 GE 传统的 Mark V 网络标准 |
| 硬件结构 | 包含双端口 RAM（用于数据缓存）和两个可更换的 EPROM 卡片（用于存储 LAN 控制处理器程序）。此外，还集成了 LAN 控制处理器（LCP） |
| 供电电压 | 24V DC |
| 工作温度 | -40℃ - +70℃ |
| 物理尺寸 | 270mm × 130mm × 70mm |
| 重量 | 1.5 kg（约 1.5 磅） |
| 连接器 | - 2PL：电源连接器 - 3PL：输入连接器 - 10PL：LAN I/O 连接器 - ARCPL：网络信号连接器 - KPPL：键盘连接器（用于连接编程器模块键盘） |
产品特点
- 双网络支持：同时支持 DLAN（专有协议）和 ARCNET（早期工业网络标准），兼容性强。
- 模块化设计：拥有可更换的 EPROM 卡片，便于现场升级或维护控制程序。
- 高可靠性：适用于发电、石油天然气等苛刻工业环境，具备良好的抗振动和冲击能力。
结构与组成
- 核心处理单元：LAN 控制处理器（LCP），负责协议栈的解析和指令转发。
- 存储器：双端口 RAM（高速缓存） + 两个 EPROM 卡片（程序存储）。
- 连接器：五种专用连接器（2PL、3PL、10PL、ARCPL、KPPL），实现电源、信号和键盘的接入。
- 支架与接口：安装时需要插入 SDCC 支架，并通过 KPPL 连接编程器模块。
典型应用领域
- 发电厂：连接发电机组驱动器和励磁器，实现对汽轮机的控制。
- 石油天然气：用于油田抽油机或压缩机驱动系统。
- 其他重工业：如大型水泵、造纸机械等需要集中控制的设备。
安装与维护要点
安装：
- 确认插入 SDCC 板上的支架（支座）。
- 正确连接 2PL（电源）、3PL（输入）和 10PL（LAN I/O）等接口。
- 使用 KPPL 连接编程器键盘进行参数设置。
维护：
- 跳线设置：该板可能带有硬件跳线（Berg 型或 WJ/JP 型），用于设置隔离与非隔离电路，需按照手册（GEI-100162）进行配置。
- 程序更新：如需更换控制程序，需更换 EPROM 卡片或使用编程器通过 KPPL 接口下载新程序。
- 环境检查：定期检查连接器的接触情况，确保工作温度（-40℃-+70℃）不超范围，以防因环境过热或过冷导致通信故障。
—————————————————-———————————————————
