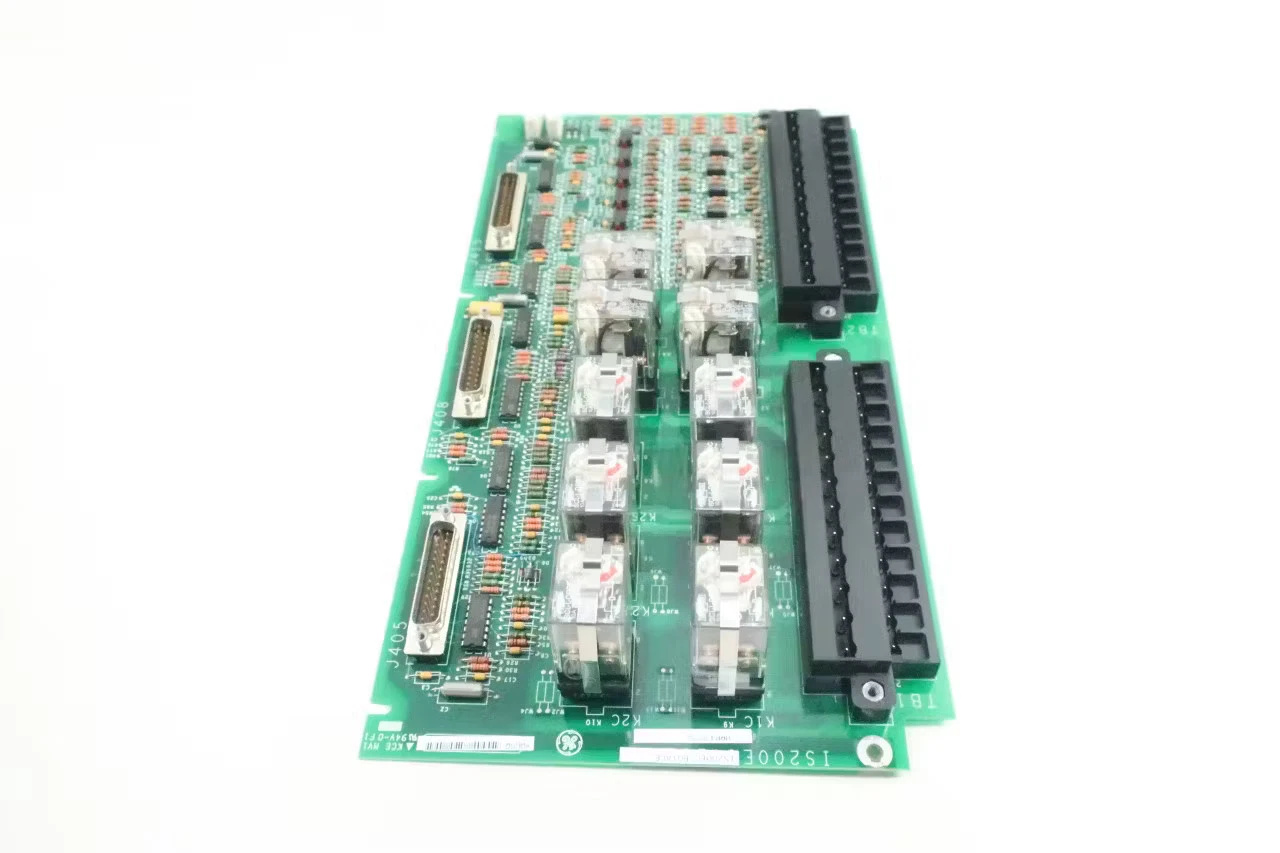

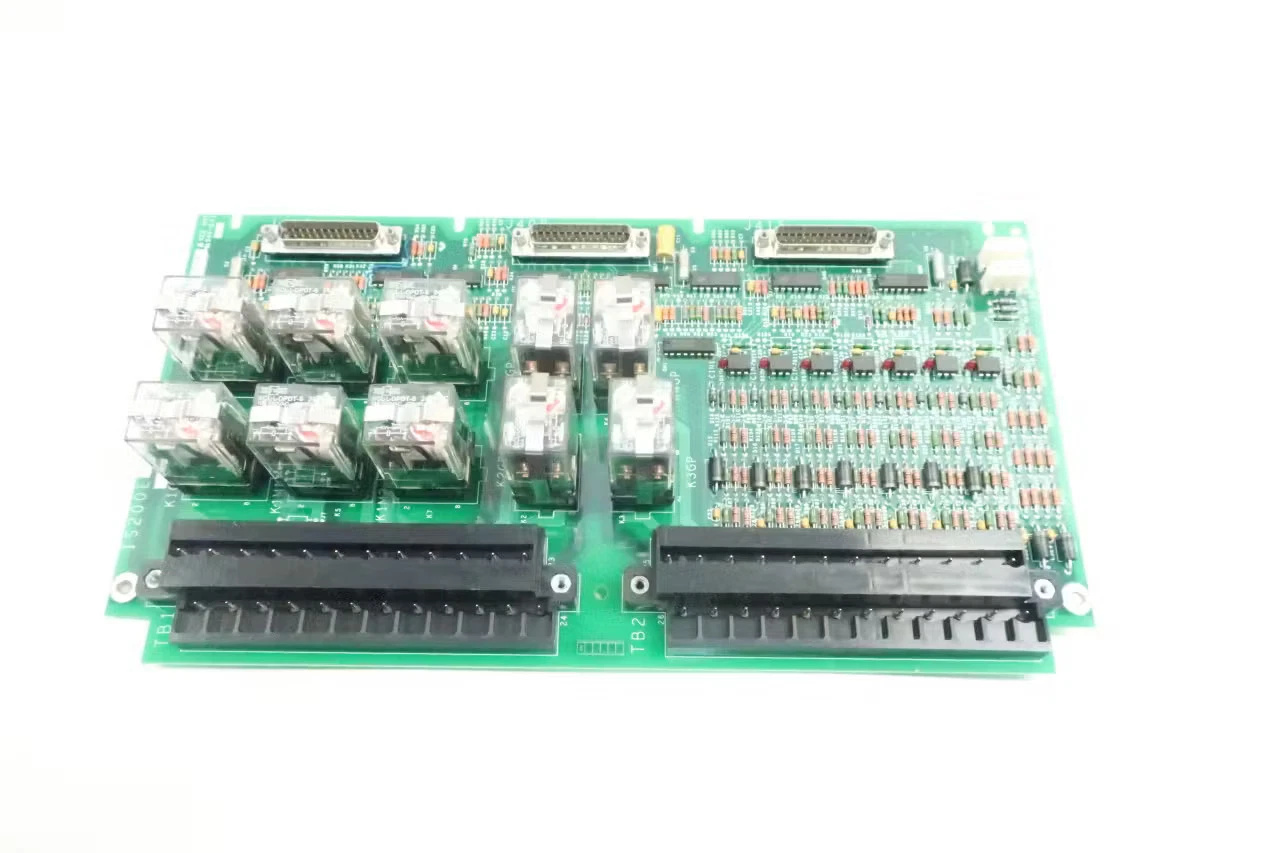

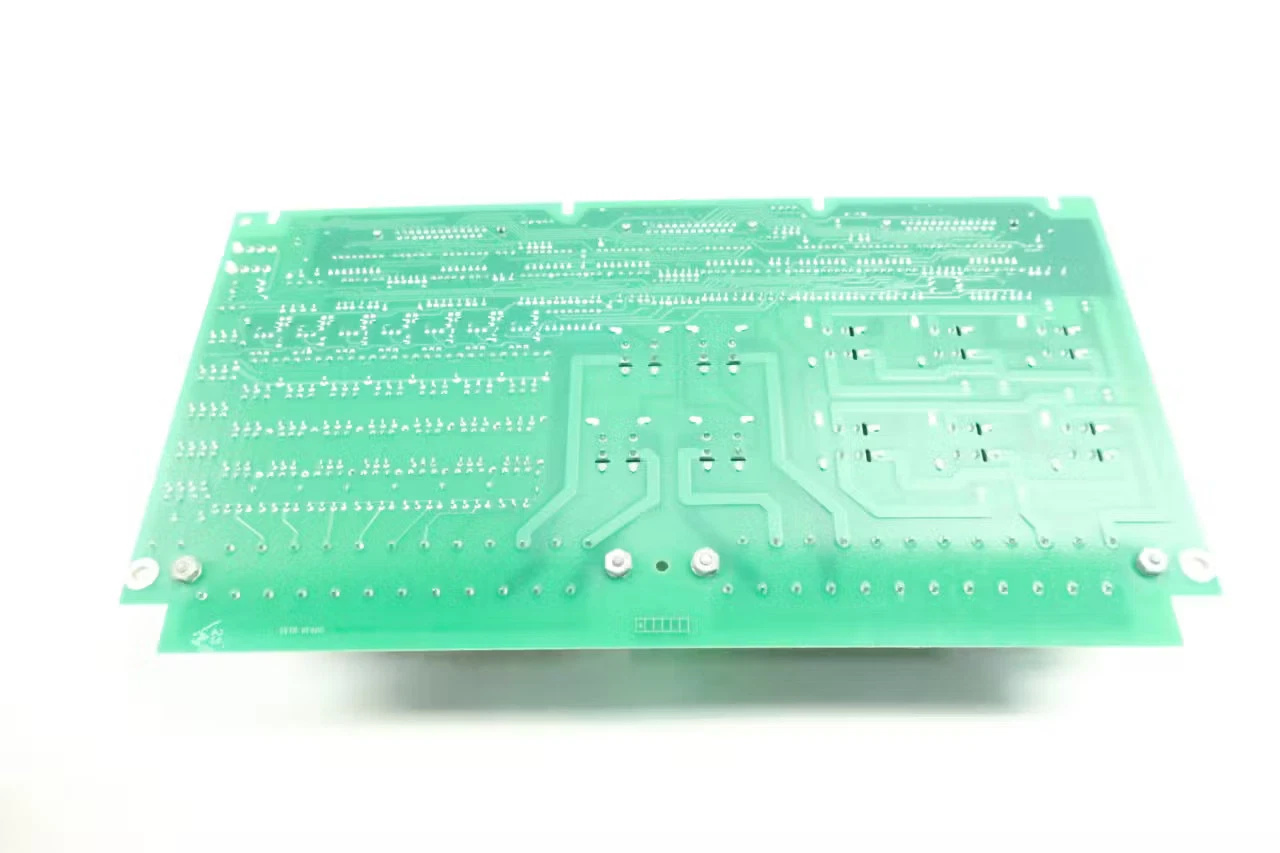

Ge IS200ECTBG1ACB 电路板

— GE IS200ECTBG1ACB 产品信息—

1. 产品概述

GE IS200ECTBG1ACB 是通用电气（GE）Mark VI Speedtronic 系统中的关键组件。它是一块专用于 励磁机接触端子板（Exciter Contact Terminal Board）‍ 的电路板，主要功能是提供电隔离通道，支持励磁触点输入和输出的连接与控制。

2. 参数与规格

• 电压与供电：工作电压为 24V DC，提供 70V 的隔离直流电压用于触点输入。
• 连接器：板上设有多个引脚连接器，通常标记为 J405、J408、J415 等。
• 尺寸：该系列模块通常采用标准化尺寸，便于在机柜中进行槽式安装。

3. 产品特点

• 冗余模式运行：该端子板只能在冗余模式下运行（标记为 1A），确保了系统的高可靠性。
• 功能强大：集成了 4 个通用 C 型触点输出，以及 6 个由板供电的辅助触点输入。
• 模块化设计：采用模块化设计，便于在现场进行维护、更换和升级。

4. 结构与组成

• 数字输入/输出（Digital I/O）‍：用于连接励磁机的各种传感器和执行器。
• 连接器（Connectors）‍：包括电源连接器和信号连接器。
• 电路元件：集成电路、电阻、电容、二极管等，确保信号的准确传输和隔离。

5. 应用领域

• 发电机励磁系统：作为发电机励磁控制系统的核心部件，确保发电机的电压调节和稳定运行。
• 电力自动化：用于电力系统的监控与保护，特别是在大型发电厂中。
• 工业控制：与 GE Mark VI 系统集成，用于复杂的工业自动化控制任务。

6. 安装与维护

• 安装方式：通常采用 DIN 导轨或槽式安装，需确保与 Mark VI 系统的其他组件（如电路板）正确连接。
• 维护建议：
  1. 定期检查连接：定期检查连接器和线缆的紧固情况，防止因松动导致的信号故障。
  2. 监控电气参数：注意监控 70V 隔离电压和 24V 供电电压的稳定性。
  3. 更换注意：更换时必须断电，并确保新旧板卡的型号和版本完全匹配。

—————————————————-———————————————————
