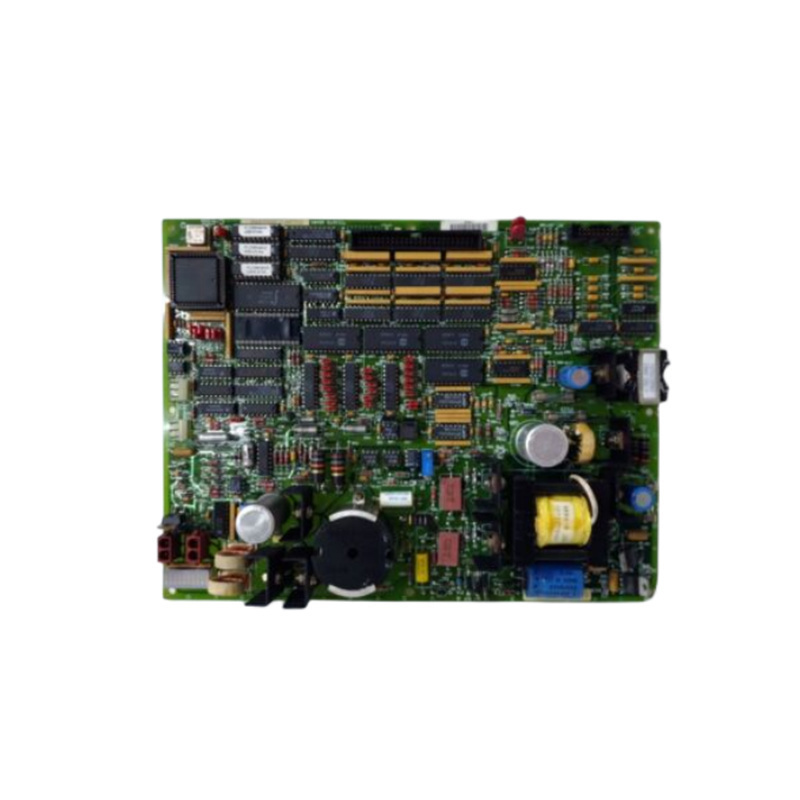

GE DS3800HCVA1H1F 控制模块

— GE DS3800HCVA1H1F 产品信息—

1. 概述

GE DS3800HCVA1H1F 属于 GE Mark IV 系列控制模块（如 DS3800HCVA1H1F），该系列模块专为工业环境设计，具有高可靠性、灵活性和可扩展性。它通过背板总线（Backplane Bus）与控制器（如 MVI500）通信，能够实现高速数据刷新和控制。

2. 参数

• 处理器：32位微处理器
• 内存：256MB RAM + 1GB Flash Memory
• 输入/输出：
  • 模拟输入：配备可编程增益放大器（PGA）和 24 位 Σ-Δ ADC，支持热电偶测量（带自动冷端补偿，CJC）
  • 模拟输出：16 位 DAC + V/I 转换电路
  • 数字 I/O：支持光耦隔离和 DC/DC 电源隔离
• 通信接口：高速背板总线、以太网、RS-485、RS-232
• 环境适应性：-20℃至 70℃，IP20 级防护
• 尺寸：约 120mm x 80mm x 40mm

3. 产品特点

• 高速数据采集与处理：支持毫秒级的数据刷新速率，能够实时监测和控制现场设备。
• 高可靠性设计：采用铸铝外壳，内部集成 TVS 二极管和熔断器，防止浪涌和过流损坏；光耦隔离保护层有效防止地环路干扰。
• 模块化与可扩展性：支持多种 I/O 组合（模拟、数字、脉冲等），通过背板总线快速扩展系统功能。
• 兼容性强：支持多种工业通信协议（如 Modbus、Profibus 等），便于集成到现有的 SCADA 或 DCS 系统中。

4. 结构与组成

• 信号调理层：输入通道配备 PGA 和高精度 ADC，输出通道配备 DAC 和 V/I 转换电路。
• 隔离保护层：包括光耦隔离和 DC/DC 隔离电源，以保证信号传输的完整性。
• 通信模块：通过背板总线与控制器（如 MVI500）交换数据，确保系统间的高速同步。
• 前面板指示灯：实时显示电源、通信和故障状态，方便现场维护人员快速定位问题。

5. 应用领域

• 电力系统：变电站自动化、发电机组控制、配网监控。
• 能源与石油化工：锅炉控制、石油精炼过程控制、管道监测。
• 工业自动化：生产线设备控制、机器人控制、过程监控系统。

6. 安装与维护

• 安装：该模块通常安装在标准的 19 英寸机柜中，使用 DIN 导轨固定。安装时需确保背板总线与控制器的正确连接，避免电源线接反导致损坏。
• 维护：前面板配备 LED 指示灯，可通过灯光状态快速判断模块是否正常工作。定期检查散热器（如果有）和防尘网，保持模块的工作温度在规定范围内。
• 安全注意事项：在进行维护操作前，请务必切断电源，并使用防静电手套，防止静电损坏内部电子元件。

—————————————————-———————————————————
