—GE IS200TBTCH1CBB 产品信息—

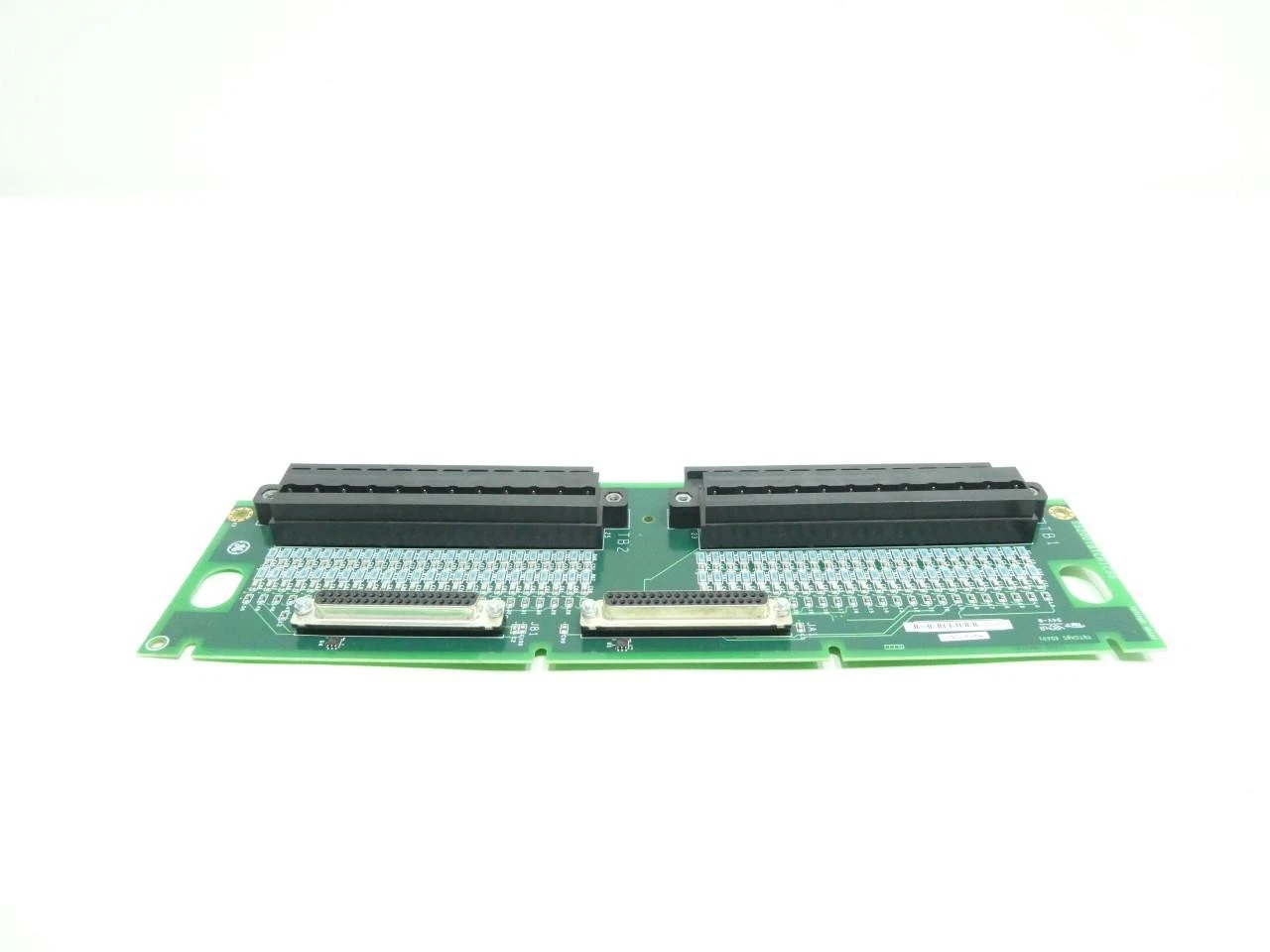

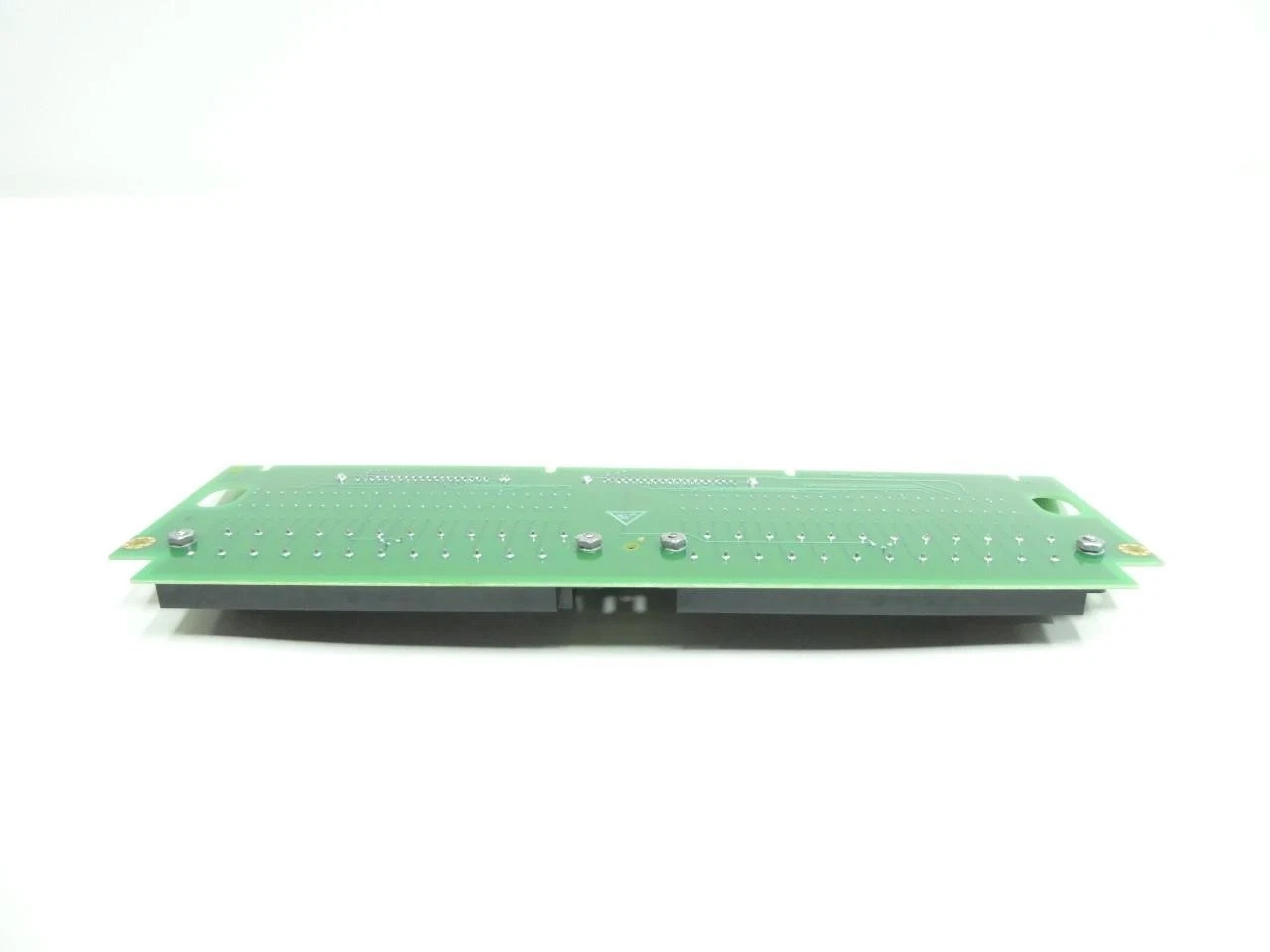

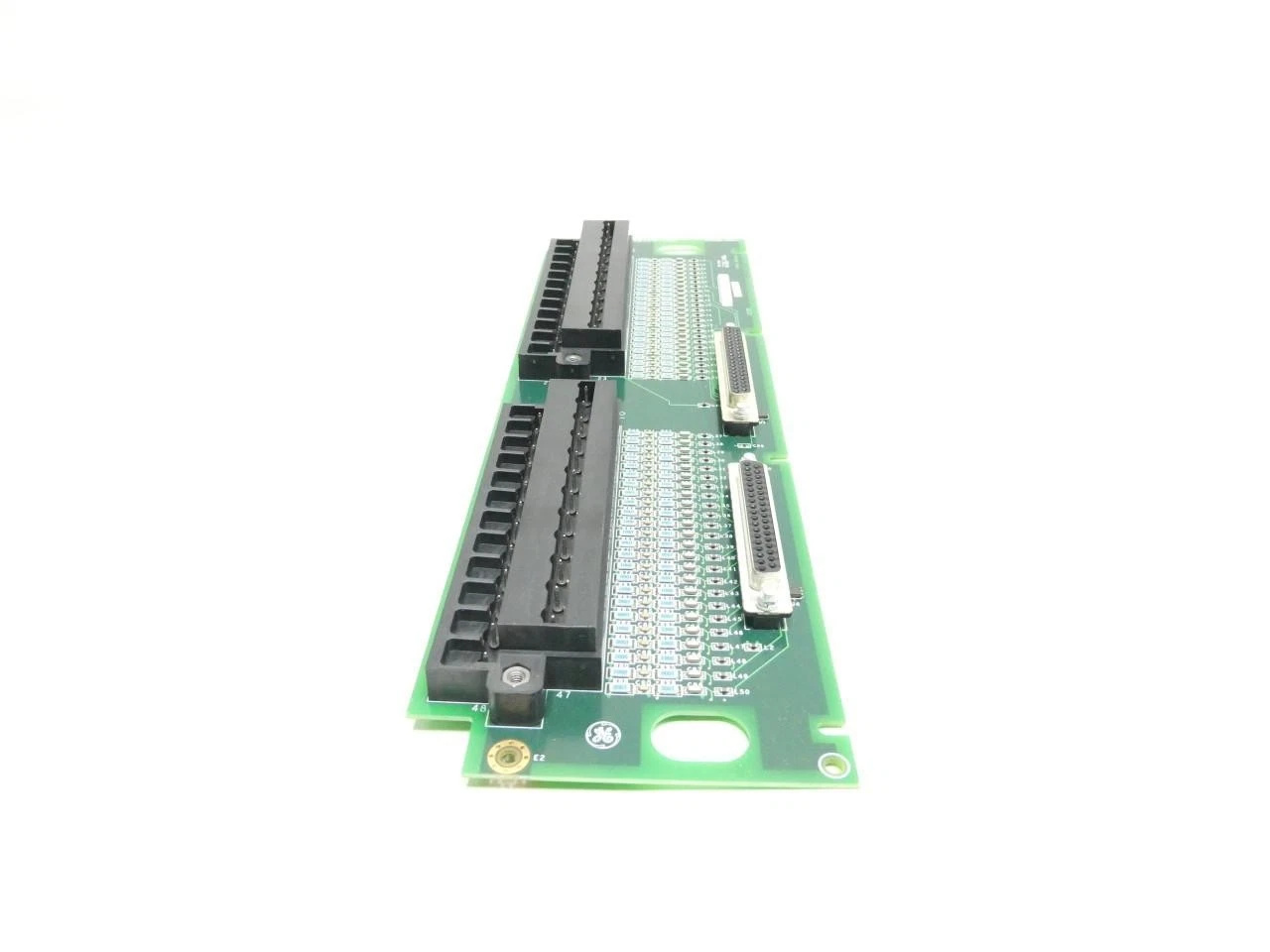

GE IS200TBTCH1CBB 是美国通用电气（General Electric, GE）生产的一款热电偶输入端子板（Thermocouple Input Terminal Board），常用于 GE Mark VI 系列控制系统中（如 RX3i、Mark VIe、Speedtronic 等），用于将热电偶传感器的微弱电信号转换为控制系统可识别的温度数据。
1. 核心概述
- 产品定位：GE Mark VI 系列控制系统的标准热电偶输入模块，主要用于工业过程中的温度采集。
- 适用系统：GE Mark VIe、Mark VIe Speedtronic、RX3i 等 PLC/DCS 系统。
- 功能特点：支持多种热电偶类型，具备自动冷端补偿功能，提供高精度的温度测量。
2. 主要参数
| 参数类别 | 具体参数 |
|---|---|
| 通道数量 | 8 通道（8 Points） |
| 热电偶类型 | J、K、T、E、C、R、S、B |
| 输入范围 | -200°C 至 1800°C |
| 精度 | ±0.1% FS（满量程） |
| 分辨率 | 0.1°C |
| 冷端补偿 | 自动（Auto） |
| 工作温度 | -10°C 至 60°C（工作） |
| 存储温度 | -40°C 至 85°C |
| 电源 | 24V DC |
| 通信 | 与 Mark VI 系统总线通信（内部总线） |
| 防护等级 | 通常符合工业环境要求（如 IEC 60947-4-1） |
| 尺寸 | 146 x 89 x 35 mm（约） |
| 安装方式 | DIN 导轨安装 |
3. 产品特点
- 多热电偶支持：兼容工业上常用的 8 种热电偶标准，适应性强。
- 高精度测量：±0.1%FS 的精度满足过程控制的严格要求。
- 自动冷端补偿：内置冷端补偿电路，无需外接补偿导线，简化布线。
- 模块化设计：采用 GE 标准插卡设计，方便在现场快速更换。
- 稳定性好：专为严苛的工业环境设计，抗干扰能力强。
4. 结构与组成
- 模块主体：包括电路板（PCB）和金属外壳，通常为灰色或银色金属盒体。
- 接线端子：每个通道有独立的热电偶输入端子（输入端）和信号返回端子（信号端）。
- 冷端补偿电路：内部集成的补偿电路。
- 接口：背面带有与 PLC 主机通信的连接器（通常为标准的 GE 接口）。
5. 典型应用领域
- 过程控制：化工、石油化工、制药等需要温度监控的过程行业。
- 燃烧控制：锅炉、燃气轮机、燃烧器的燃烧温度监测。
- 工业加热：电炉、热处理设备的温度控制。
- 电站与能源：电力、核电站的关键温度监测点。
- 其他：食品饮料、造纸、金属冶炼等领域的温度监测。
6. 安装与维护建议
- 安装位置：应安装在通风良好的机柜内部，避免阳光直射和高温热源直接辐射。
- 接线规范：
- 区分极性：热电偶接线时必须严格区分正负极（通常有颜色标识，如红为正，黄为负）。
- 避免短路：接线时确保不接触到金属外壳，防止接地短路。
- 隔离保护：信号端子（Signal）与输入端子（Input）应避免混接。
- 定期检查：定期检查端子是否松动，检查热电偶线缆是否老化或破损。
- 更换注意：在更换模块时，先切断电源或确保 PLC 处于安全状态，防止误操作。
—————————————————-———————————————————
