ABB SENSYCAL FCU400-IR 中压开关设备

—ABB 129740-002 产品信息—

FCU400‑IR 是 ABB 为中压开关设备（如母线接点、断路器）提供的非接触式红外温度监测系统。它通过红外热成像探测热点，实时显示并记录温度，以防止因接触电阻升高导致的局部过热和设备损坏。系统由红外测温仪、可选的 Pt100 环境温度传感器、测量计算机（卡路里能量计算机）以及金属外壳组成，具备模块化结构，可根据现场需求灵活扩展。

关键技术参数

• 环境等级：IP65（NEMA‑4），适用于恶劣工业环境。
• 工作温度范围：‑20 °C - +75 °C
• 测温范围：‑20 °C - +350 °C（可通过软件扩展）。
• 光谱响应：8 µm - 14 µm。
• 分辨率：光学 10:1，温度分辨率 0.1 °C（NETD）。
• 测温精度：±1.5 °C 或 ±1.5 %（取较大者）。
• 响应时间：30 ms（可调），热响应 2 s（可调）。
• 供电：24 V DC，电流约 9 mA。
• 输出：模拟 0‑5 V 或 0‑10 V，亦可选 MODBUS/RS‑232/RS‑485 数字输出。
• 接口：USB（编程），M‑Bus、IRDA、ZVEI 光学接口用于数据读取与配置。
• 尺寸：约 144 mm × 118 mm × 72 mm（外壳），重量约 58 g（红外传感器单元）。
• 电磁兼容：符合 EN 61326‑1，符合低压指令与 EMC 指令。

产品特点

1. 连续在线监测：对现场带电部件实现实时、无接触温度测量。
2. 多点监测：单系统可监控多 12 个热点，适用于大型开关柜。
3. 灵活阈值设定：预警与报警阈值可自由调节，支持本地模拟输出或 MODBUS 远程传输。
4. 模块化结构：测量计算机、红外探头、可选 Pt100 传感器均为可拆卸模块，便于现场升级或维护。
5. 全屏蔽设计：金属外壳与内部屏蔽确保在强电磁环境下可靠运行。
6. 数据记录功能：内置实时时钟的日志器可保存温度、阈值及报警时间戳。
7. 免维护：红外探头不与带电部件直接接触，降低维护频率和安全风险。

结构与组成

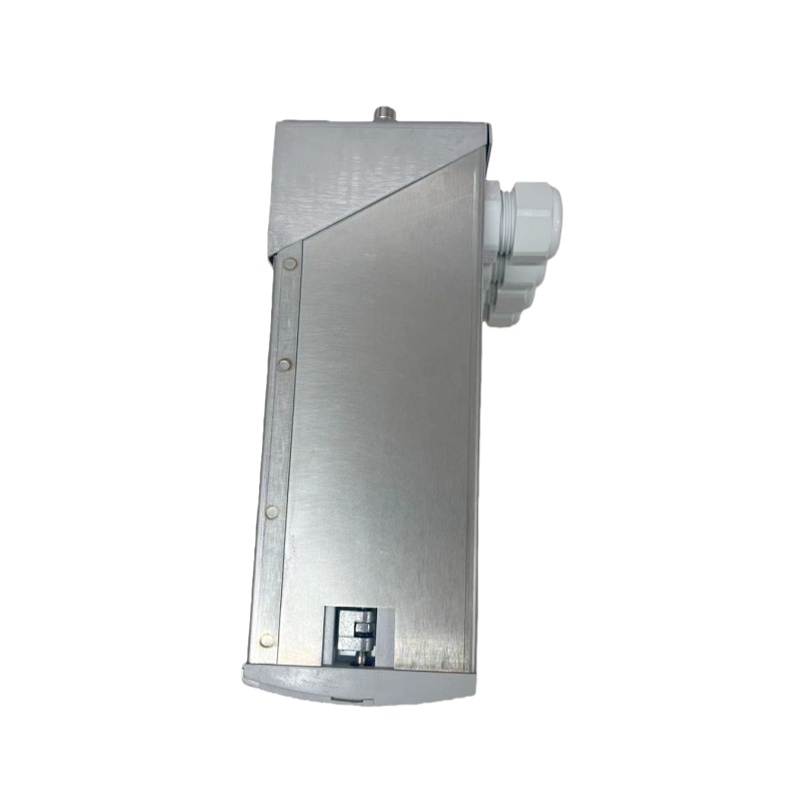

• 红外热成像探头（IR‑Sensor CS）：负责捕获热点的热辐射。
• 卡路里能量计算机（Caloric energy computer）：进行信号处理、温度计算、阈值比较并驱动显示/输出。
• 连接器块（Connector block）：提供电源、信号及通信接口。
• EMC 防护外壳（框架 + 后壳）：金属屏蔽，防止外部电磁干扰。
• 电缆穿线套管（Cable bushing）：保护布线并保持密封。
• 可选 Pt100 环境温度传感器：用于补偿环境温度对测量的影响。

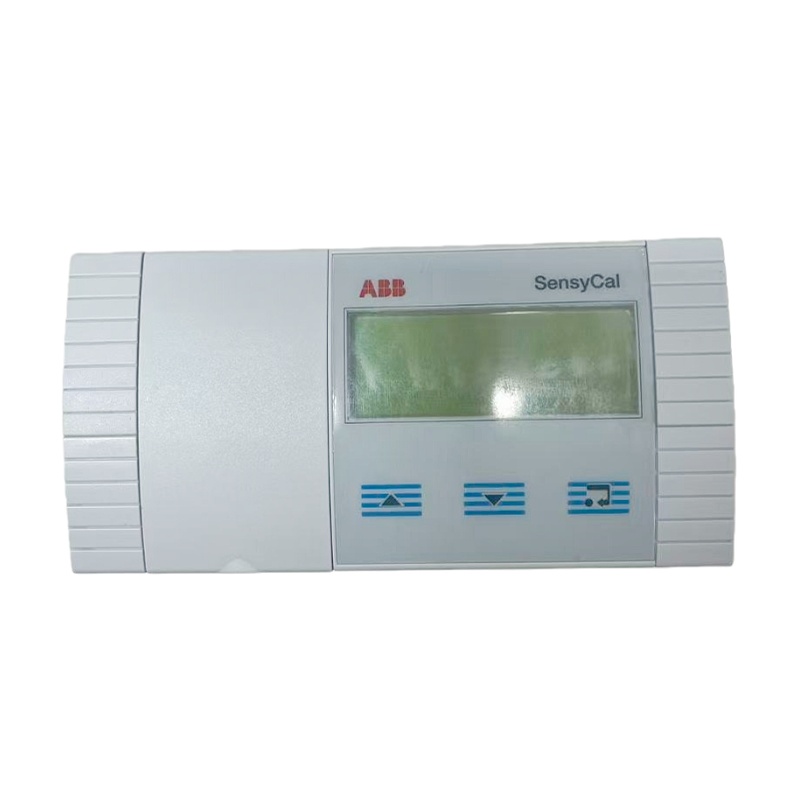

• 显示单元：多行 LCD，现场直接读取热点编号、温度值及报警状态。

典型应用领域

• 中压开关柜：母线接点、断路器触点的热点监测。
• 变电站：高压/中压设备的局部温度预警。
• 配电网：配电箱、开关站的在线温度监控。
• 工业设施：大型电机、发电机组的热状态监测。
• 轨道交通供电系统：牵引供电设备的温度管理。

安装要点

1. 选址：确保安装位置视野无遮挡，能够直接对准测点。
2. 固定：使用螺钉将红外探头安装在金属支架或面板上，保持探头与测点的佳距离（通常 300 mm - 800 mm，可在软件中校准）。
3. 布线：电源线（24 V DC）与信号线通过专用穿线套管进入设备，避免拉力和振动。
4. 接地：金属外壳必须可靠接地，以满足 IEC 68‑2‑6/27 的冲击与振动要求。
5. 校准：通电后进行热启动（约 10 min），随后使用软件或现场面板校准 emissivity（0.1 - 1.0）和传输系数。

维护建议

• 镜头清洁：使用干净的压缩空气吹除灰尘，必要时用微湿的无纤维布轻拭，避免使用含溶剂的清洁剂。
• 定期检查：每 6 个月检查螺钉紧固、接线完整性以及外壳完整性。
• 固件升级：通过 USB 或 MODBUS 接口下载新的 CSconfig 软件，以获取改进的算法和新功能。
• 更换部件：若传感器或计算机出现故障，按手册指示更换对应模块，确保使用原厂正品。

—————————————————-———————————————————
