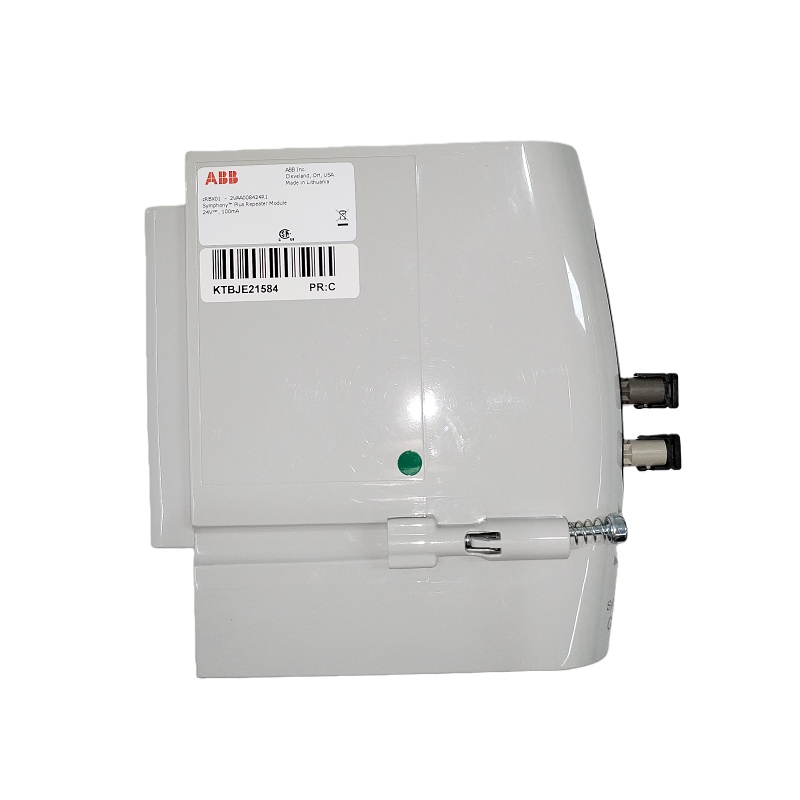

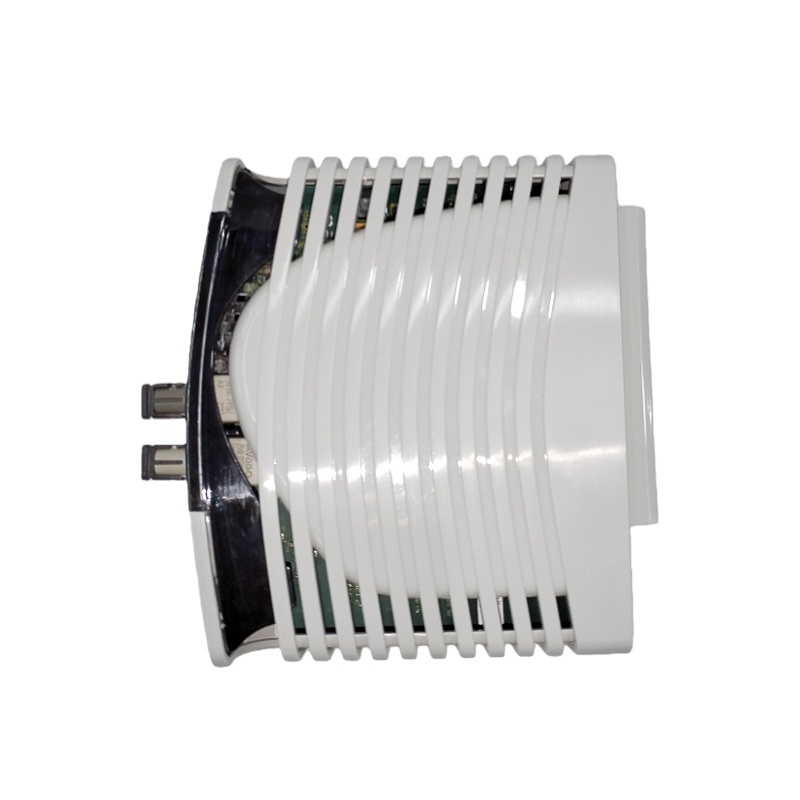

ABB CRBX01 2VAA008424R1 总线扩展模块

—ABB CRBX01 2VAA008424R1 产品信息—

一、概述
ABB CRBX01 2VAA008424R1（代号 cRBX01）是一款紧凑型远程总线扩展模块，专为 ABB Symphony Plus 控制系统中的 HN800 总线设计。采用光纤技术实现远距离、可靠的数据传输，支持冗余配置，提升系统的可用性与灵活性。

二、主要参数

• 产品型号：2VAA008424R1（CRBX01）
• 工作电压：24 V DC
• 功耗：约 15 W
• 工作温度：‑25 °C 至 +70 °C
• 防护等级：IP20
• 通信接口：2 × 10/100/1000 Mbps Ethernet、RS‑485，支持 Modbus TCP、OPC UA 等协议
• 传输速率：4 Mbps，大光纤距离可达 3 km（62.5/125 µm 多模光纤）
• 容量：可连接约 60 台 HN800 设备（SD 系列 I/O 或通讯模块）
• 安装方式：DIN 导轨水平安装，配套底座模块 RMU610

三、产品特点

1. 高性能与可靠性：光纤中继技术确保数据传输的稳定性，抗电磁干扰。
2. 模块化设计：即插即用，便于快速部署、维护和更换故障部件。
3. 冗余支持：支持热备切换，提高系统容错能力。
4. 兼容性强：兼容 ABB Symphony Plus 系统及多种工业通信协议。
5. 紧凑节省空间：尺寸约 127 mm × 34 mm × 128 mm，重量约 0.5 kg，适合机柜密集布置。

四、结构与组成

• 光纤中继器模块（cRBX01）‍：核心通信单元，负责总线信号的光纤转电信号。
• 底座模块（RMU610）‍：提供 DIN 导轨安装支撑及电源/信号接线接口。
• 光纤连接器：采用 62.5/125 µm 多模光纤，配有右角应力释放接头，弯曲半径 ≥ 40 mm。
• 诊断端口：前面板 mini‑USB，用于现场故障诊断与固件升级。

五、应用领域

• 工业自动化：用于扩展 ABB Symphony Plus 控制系统的 I/O 点数和通讯距离。
• 过程控制：在石化、制药、食品饮料等连续生产线上实现远程现场设备的可靠连接。
• 能源管理：配合电站、配电自动化系统，实现分布式 I/O 的集中监控。
• 楼宇与设施管理：在大型建筑或园区内实现分布式传感器与执行器的统一接入。

六、安装与维护

1. 安装步骤

   • 将 RMU610 底座固定在 DIN 导轨上。
   • 将 cRBX01 模块卡入底座的对应槽位，确保卡扣到位。
   • 连接 24 V DC 电源线及光纤跳线，光纤端口采用 ST 型连接器。
   • 通过 mini‑USB 端口进行系统诊断或固件更新（如需）。

2. 维护要点

   • 定期检查光纤连接的完整性，避免弯曲半径低于 40 mm。
   • 在高温或潮湿环境下，确保通风散热，防止温度超过额定范围。
   • 使用 ABB 提供的诊断软件监控模块状态，及时更换出现故障的光纤或底座部件。

—————————————————-———————————————————
