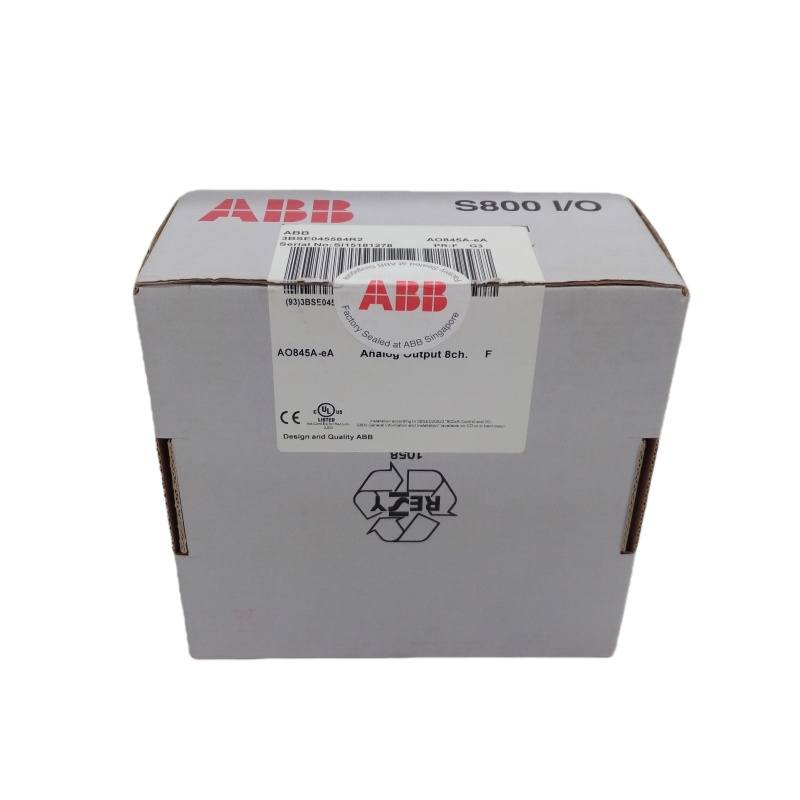

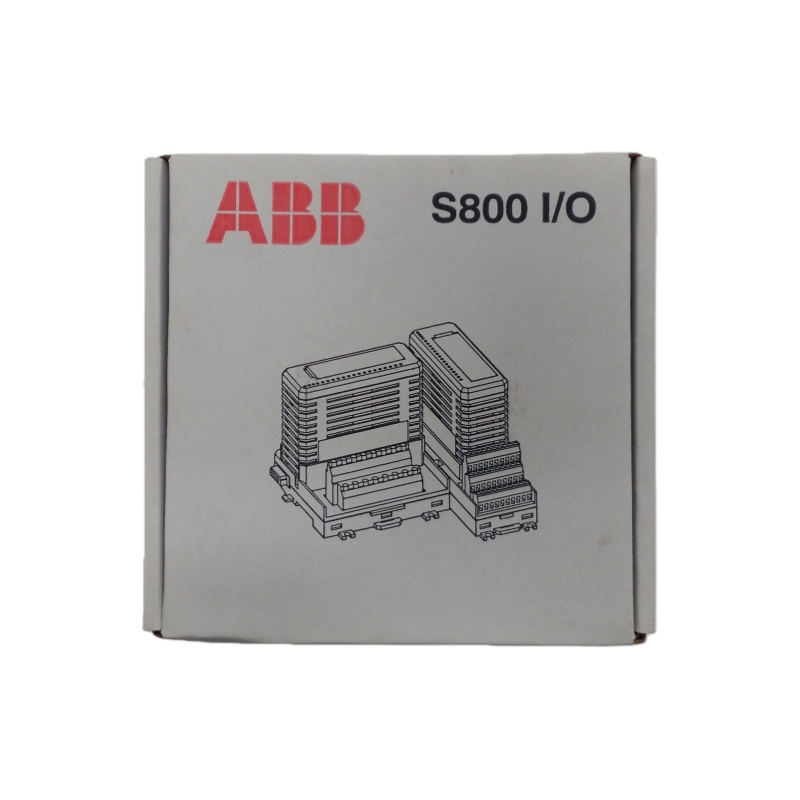

ABB AO845A-eA 模拟输出模块

—ABB AO845A-eA 产品信息—

一、概述
ABB AO845A‑eA 是一款高性能模拟输出模块，适用于 ABB Advant S800/800xA 系统及其他工业自动化控制平台。它能够将数字信号转换为的模拟电压或电流信号，用于驱动阀门、马达、执行器等现场设备，实现过程的精细控制。

二、主要参数

• 通道数量：8 路独立模拟输出
• 输出类型：电压（‑10 V-+10 V）和电流（4‑20 mA、0‑20 mA）可选
• 分辨率：16 位（高精度）
• 输出精度：0.1 %（典型）
• 供电电压：24 V DC
• 工作温度：‑40 °C - +70 °C
• 尺寸：约 90 mm × 14 mm × 115 mm（宽×高×深）
• 安装方式：DIN 导轨式，支持堆叠安装
• 认证：CE、ATEX、FM、CSA、IECEx 等

三、产品特点

• 高分辨率与高精度：16 位分辨率、0.1 % 精度，确保输出信号的细腻度。
• 多种输出范围：可配置‑10 V-+10 V、4‑20 mA、0‑20 mA 等，满足不同现场需求。
• 通道隔离：每路输出均具备电气隔离，抑制干扰，提高系统可靠性。
• 快速更新率：高速采样（约 100 µs）与快速更新，适合动态过程控制。
• 诊断功能：内置诊断，可远程监测通道状态、短路保护等。
• 模块化设计：可与其他 ABB I/O 模块灵活组合，支持冗余或集中式布局。

四、结构与组成

• 外壳：金属防护外壳，提供 IP20 防护等级。
• 连接器：用于与现场设备及上位系统的接线。
• 电路板：包含信号处理、模数转换（ADC/DAC）及隔离电路。
• 端子排：每路输出配备独立端子，便于现场布线。

五、应用领域

• 过程控制：阀门、泵、调速器的模拟量控制。
• 自动化系统：生产线、包装设备的速度/位置调节。
• 能源管理：发电机组、变频器的电流/电压输出。
• 仪表校准：实验室或现场仪表的信号源。
• 冗余系统：双通道或多模块冗余配置，提高可靠性。

六、安装与维护

• 安装：采用 DIN 导轨固定，建议使用标准螺丝和导轨配件；模块可堆叠，便于空间利用。
• 接线：依据输出范围选择对应的电压/电流端子，确保接线符合 IEC 标准。
• 调试：通过 ABB 提供的配置软件（如 System 800xA Engineering）进行通道参数设定与校准。
• 维护：模块具备自诊断功能，出现故障时可通过系统报警定位；定期检查接线紧固度和散热情况，确保工作温度在规定范围内。

—————————————————-———————————————————
