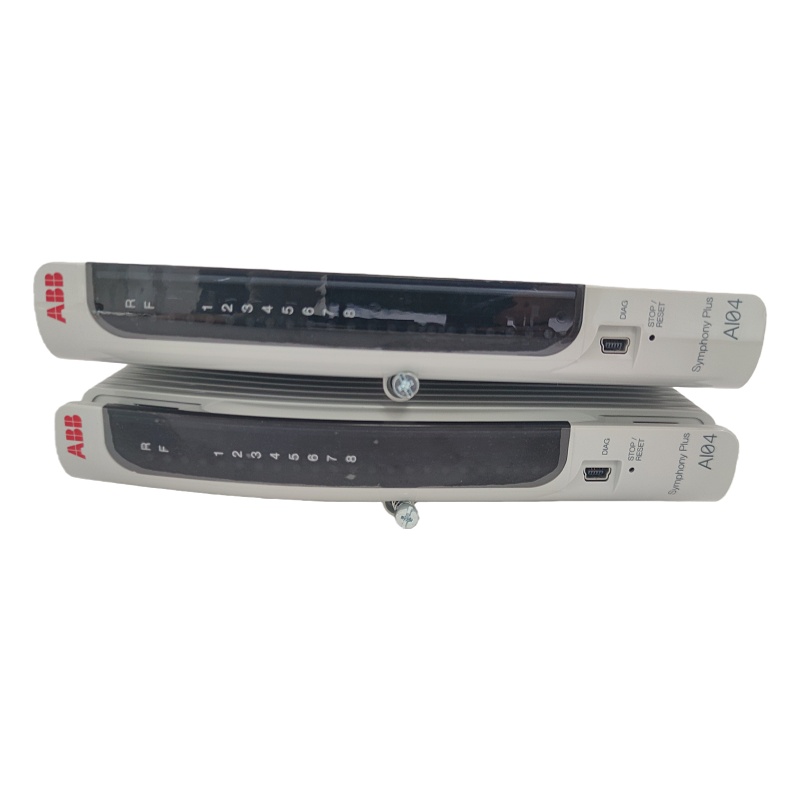

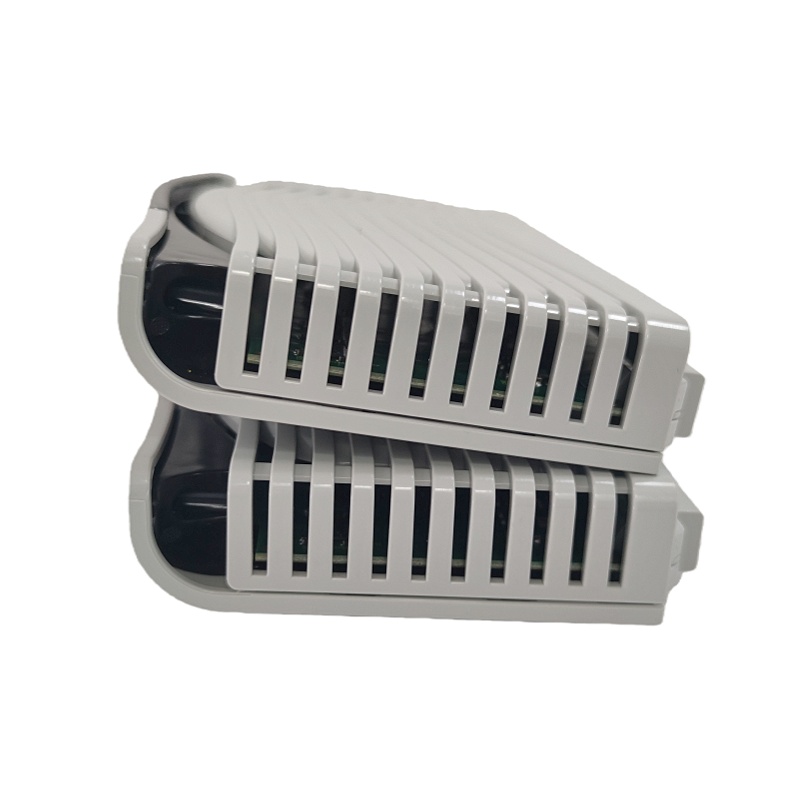

ABB AI04 模拟输入模块

—ABB AI04 产品信息—

AI04 是 ABB Ability™ Symphony Plus 系列的 16 通道模拟输入模块，专为工业现场的热电偶（TC）和毫伏（mV）信号采集设计，具备高速采样、自动校准和高精度 A/D 转换等特性。

主要参数

• 通道数：16 路（每 4 路共享 1 个 16 位 A/D 转换器）
• 分辨率：16 位（带极性）
• 采样时间：全部 16 路在 300 ms 内完成更新
• 电源：24 V DC，功耗约 2 W
• 工作温度：标准 -20 °C-+60 °C，扩展可达 -40 °C-+70 °C
• 输入类型：TC（E、J、K、R、S、T、B、L、N 等）及 ±100 mV、0-100 mV mV 范围
• 精度：±0.05 %FSR（FSR = 200 mV）

产品特点

• 高速采样：300 ms 完成 16 通道更新，适应快速变化的现场信号。
• 自动校准：出厂即校准，无需现场手动校准，降低维护成本。
• 模块化设计：每通道独立配置，支持单独设定工程单位、报警阈值等。
• 冷端补偿：可使用模块基座内置 RTD、外接 RTD 或用户自定义输入实现冷端补偿。
• 宽温度适应：标准与扩展温度范围覆盖大多数工业环境。

结构与组成

• 硬件：4 个 16 位 A/D 转换器（每 4 通道共用），模块本体尺寸约 35 × 100 × 23 mm，重量约 0.2 kg。
• 电气接口：24 V DC 电源，配套的 I/O 设备定义（FC 221）和通道配置（FC 222）功能块用于参数设定。

典型应用领域

• 过程控制：温度监测、热电偶信号采集。
• 制造业：机器状态监测、热源监控。
• 能源行业：锅炉、发电机组温度采集。
• 自动化系统：与 ABB Ability™ Symphony Plus 控制平台无缝集成，实现集中监控与数据分析。

安装与维护要点

• 安装：遵循 IEC 61804 标准的模块装配方式，确保电源和信号线正确接入。
• 配置：通过 PLC 或 PC 软件使用 FC 221/FC 222 功能块进行通道参数设置。
• 维护：模块具备自动校准功能，常规检查电源、接线和冷端补偿装置即可；如需更换 RTD，按冷端补偿选项进行对应更换。

—————————————————-———————————————————
