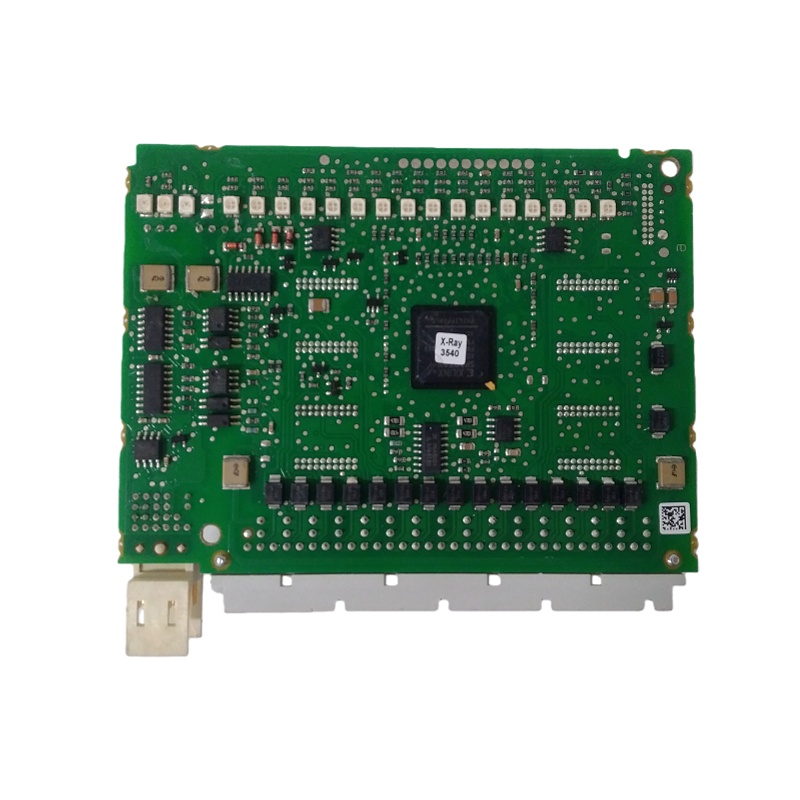

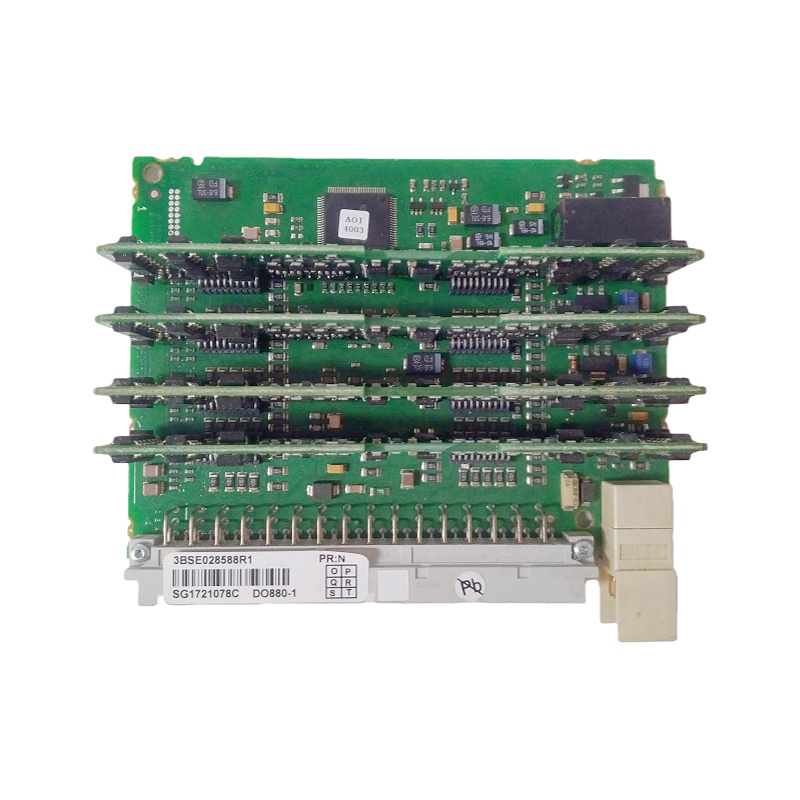

ABB DO880 3BSE028602R1 数字输出模块

—ABB DO880 3BSE028602R1 产品信息—

一、概述
ABB DO880 3BSE028602R1 是一款面向 ABB 800xA®、S800、Advant Controller 400 系列等工业自动化平台的 24 V DC 数字输出模块，提供 16 条独立通道，可在单机或冗余配置下可靠驱动现场设备。

二、参数

• 型号/订货号：DO880 / 3BSE028602R1
• 通道数：16 路
• 工作电压：24 V DC（19.2 - 32 V）
• 每通道大连续输出电流：0.5 A
• 输出类型：电流源，具电流限制与过温保护
• 安装方式：DIN 导轨模块化安装
• 环境条件：-40 °C - +70 °C 工作温度，IP20 防护等级
• 尺寸/重量：约 112 mm × 90 mm × 103 mm，约 0.3 kg

三、产品特点

1. 高可靠性：冗余或单机配置，具短路/开路监测、过温保护、输出诊断功能。
2. 隔离输出：每通道独立光电隔离，降低干扰，提高安全性。
3. 快速响应：切换频率高可达 10 kHz，适用于高速控制场景。
4. 兼容性强：支持 Modbus RTU、Modulebus 等多种通信接口，可与 ABB 多系列 PLC 无缝对接。
5. 紧凑设计：模块化结构，便于现场安装、维护和更换。

四、结构与组成

• 高侧驱动器：每通道配备电流限制与过温保护的高侧驱动器。
• EMC 保护组件：抑制电磁干扰，保证信号完整性。
• 感性负载抑制电路：适配继电器、阀门等感性负载。
• 状态指示 LED：实时显示每路输出状态。
• 模块总线隔离屏障：实现模块内部与外部的电气隔离。

五、应用领域

• 过程控制：驱动阀门、继电器、指示灯等现场执行元件。
• 制造自动化：机器安全回路、报警系统、设备联锁。
• 电力系统：继电保护、开关控制、监测回路。
• 其他工业自动化：任何需要 24 V DC 数字输出的场景，尤其在需要冗余可靠性的关键系统中。

六、安装与维护

1. 安装：将模块插入 DIN 导轨槽，使用螺钉固定；确保供电电压在 19.2 - 32 V 范围内。
2. 接线：依据模块手册标识，将 24 V DC 电源接入模块电源端，输出端接负载（继电器、阀门等），注意遵守每路大 0.5 A 电流限制。
3. 调试：通过 PLC 编程软件（如 ABB Automation Builder）进行通道映射与参数配置，利用状态指示 LED 检查输出状态。
4. 维护：定期检查接线牢固性、模块表面是否有灰尘或腐蚀；在更换模块时，先断电并记录原有配置，以便快速恢复。

—————————————————-———————————————————
