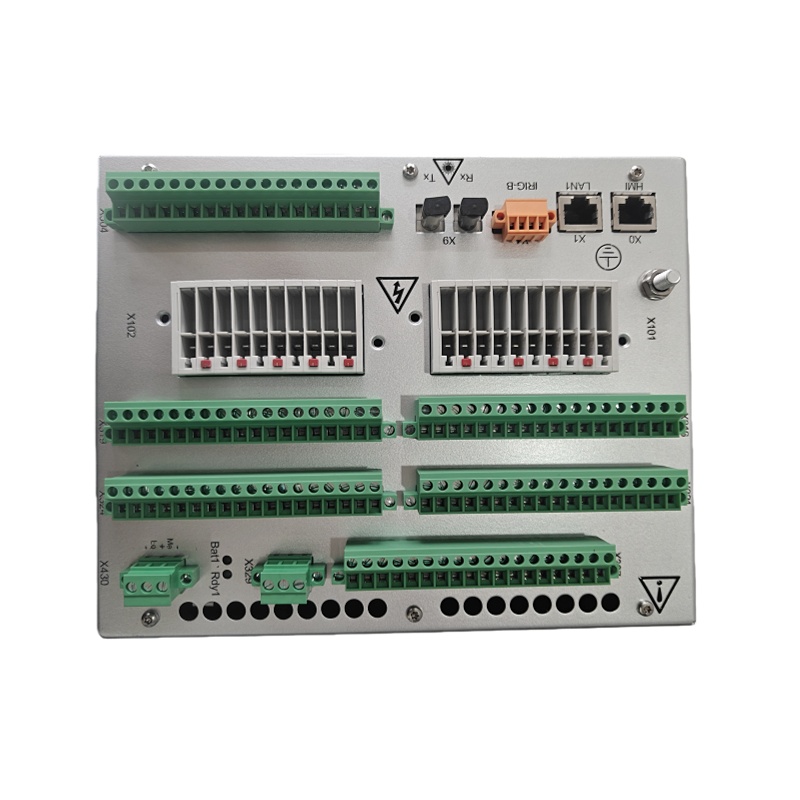

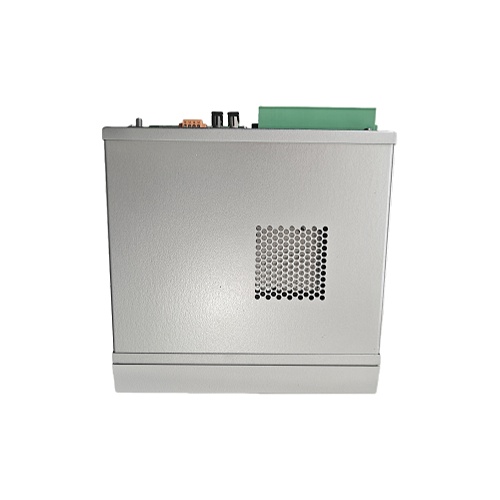

ABB REF630 1KHL160003R0001CR 测控装置

—ABB REF630 1KHL160003R0001CR 产品信息—

一、概述
REF630 是 ABB Relion® 630 系列的馈线保护与测控装置，专为中压配电网和工业配电系统设计，能够提供完整的保护、测量、监视和控制功能，支持 IEC 61850、DNP3 等通信协议，实现与站内自动化系统的无缝集成。

二、技术参数

• 电源：100–240 V AC 或 48–250 V DC
• 工作频率：50/60 Hz
• 模拟输入：4 路电流（1 A 或 5 A）+ 1 路电压
• RTD/mA 输入：8 路
• 模拟输出：4 路 4‑20 mA
• 数字输入：8 路可配置
• 数字输出：6 路（含跳闸、报警触点）
• 测量精度：电流 ±2 %，电压 ±0.5 %
• 工作温度：‑25 °C - +55 °C，储存温度：‑40 °C - +85 °C
• 重量：约 3.5 kg

三、产品特点

• 功能可扩展、配置灵活：支持多种预置配置，可根据用户需求增删功能模块
• 多种保护功能：包括方向性接地故障、大电流、热过载、相位不平衡、相间短路等
• 高速故障定位：适用于辐射、环网、网状配电结构
• 丰富 I/O：8 路 RTD/mA 输入、4 路模拟输出、6 路数字输出，满足复杂现场需求
• 兼容 IEC 61850：支持 GOOSE、MMS 等水平消息传递，实现站内互操作

四、结构与组成

• 主机：装配在 19 英寸继电器柜或壁挂式、半嵌入式机箱中
• 前面板：图形 LCD 显示屏、功能键、可编程按钮，提供本地操作界面
• 通信模块：以太网/光纤接口，支持 IEC 61850、DNP3、IEC 60870‑5‑103
• 电源模块、输入/输出模块、保护逻辑模块 均为可插拔式设计，便于现场维护与升级

五、应用领域

• 配电网馈线主保护（架空线、地下电缆）
• 辐射、环网、网状配电系统
• 有/无分布式发电的配电网络
• 工业配电室、变电站自动化

六、安装与维护

• 安装方式：可嵌入 19 英寸机柜、半嵌入式或壁挂式，适配不同现场空间
• 接线：提供完整的接线图示，支持多路断路器、隔离开关、接地开关的接入
• 维护：模块化设计便于现场更换；通过内置 HMI 或远程 SCADA 进行状态监控、故障诊断与参数调节
• 环境要求：工作温度‑25 °C-+55 °C，储存温度‑40 °C-+85 °C，防护等级满足配电室常规要求

—————————————————-———————————————————
