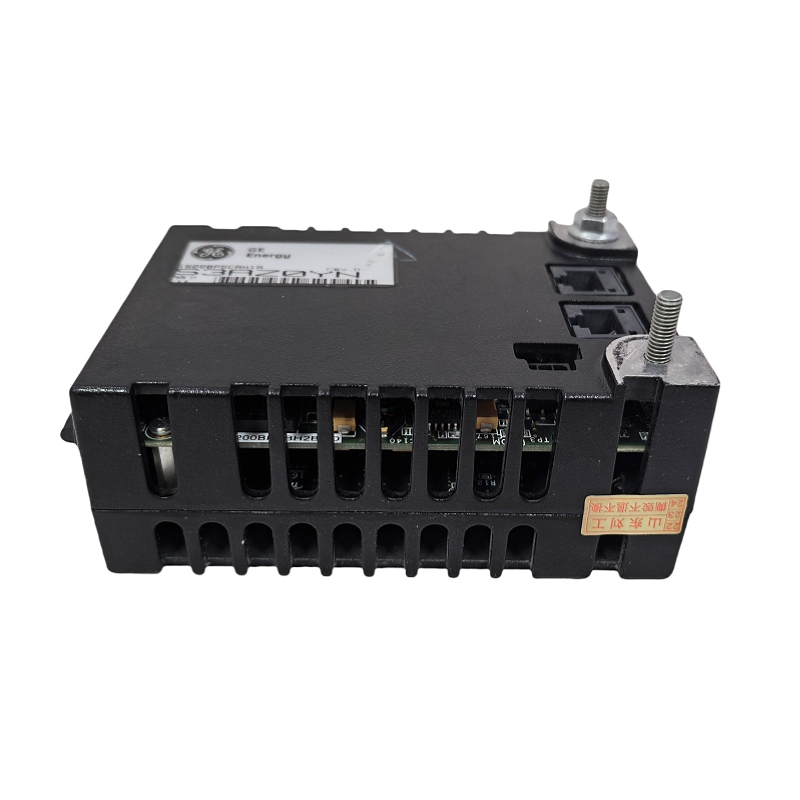

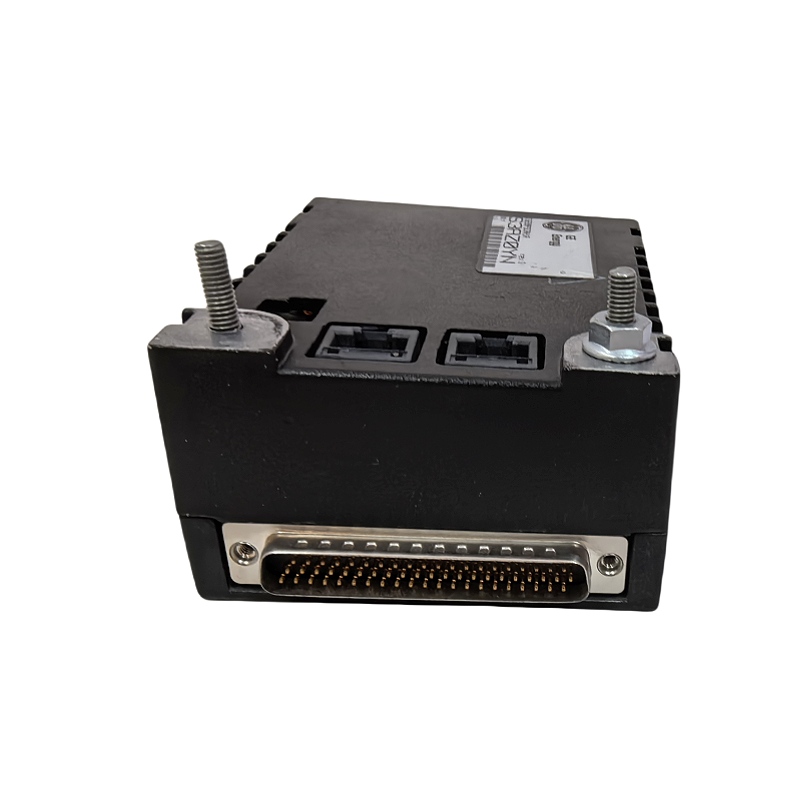

—GE IS220PSCAH1A 产品信息—
一、概述
GE IS220PSCAH1A 是面向 GE Mark VIe 系列控制系统的串行 Modbus 通信 I/O 模块，专用于燃气/蒸汽轮机控制系统，实现与外部设备的高速、可靠数据交换。
二、主要参数
- 供电：24 VDC（可选 12 VDC），功耗约 30 W
- 通信接口：6 路可配置的串行收发器（RS‑485、RS‑232、RS‑422）
- 以太网：2 口 100 Mbps（用于上位机/网络集成）
- 输入/输出：支持多路模拟/数字 I/O（具体通道数视配置而定）
- 尺寸/重量：约 8.9 in × 3.2 in × 1.2 in，重量约 2.2 lb
三、产品特点
- Modbus RTU 支持，兼容多种 Modbus 设备。
- 灵活的接口配置（RS‑485/RS‑232/RS‑422），适应不同现场环境。
- 多通道并行通信，可同时连接多台设备。
- 自诊断功能，能够监测模拟输入、位置、压力等参数的健康状态。
- 低剖面、DIN‑rail 安装，便于现场布线与维护。
- 短路/过载保护，提升系统安全性。
四、结构与组成
- 主机板：内置 32 bit RISC 处理器，运行 QNX 操作系统，负责协议栈与 I/O 管理。
- 通信板块：六个独立的串行收发器，可分别设定为 RS‑485、RS‑232 或 RS‑422。
- 电源模块：受控开关模式电源，提供稳压 24 VDC/12 VDC。
- 连接器：标准化 DIN‑rail 接口、以太网 RJ45、串行端子排，配套跳线与端子帽。
- 机壳：金属低剖面外壳，符合工业防护等级，适用于恶劣现场环境。
五、典型应用领域
- 燃气轮机、蒸汽轮机的控制与监测系统（Mark VIe）
- 发电厂、石化、冶金等大型工业过程的现场总线桥接
- 需要多路串行 Modbus 通信的自动化系统（如泵站、风机、传送带）
- 现场设备的远程诊断与状态监控
六、安装与维护
- 包装拆箱：检查包装完整性，确认配件齐全。
- 硬件检查：核对跳线、连接器、端子排是否完好；确认电源与通信端口的接线方式。
- DIN‑rail 安装：将模块滑入 DIN‑rail，使用螺钉固定，确保稳固。
- 电源接入：按电源规格接入 24 VDC（或 12 VDC），检查电源指示灯。
- 通信布线：根据现场需求选择 RS‑485/RS‑232/RS‑422，完成终端接线并设置波特率、站号等参数。
- 软件配置：在 Mark VIe 控制站或上位机中加载对应的 I/O 配置文件，完成地址映射。
- 自诊断与测试：利用模块自带的诊断功能进行通道自检，确认输入/输出信号正常。
- 日常维护：定期检查电源、连接器及散热情况；如发现异常，可通过模块提供的故障日志进行快速定位。
—————————————————-———————————————————
