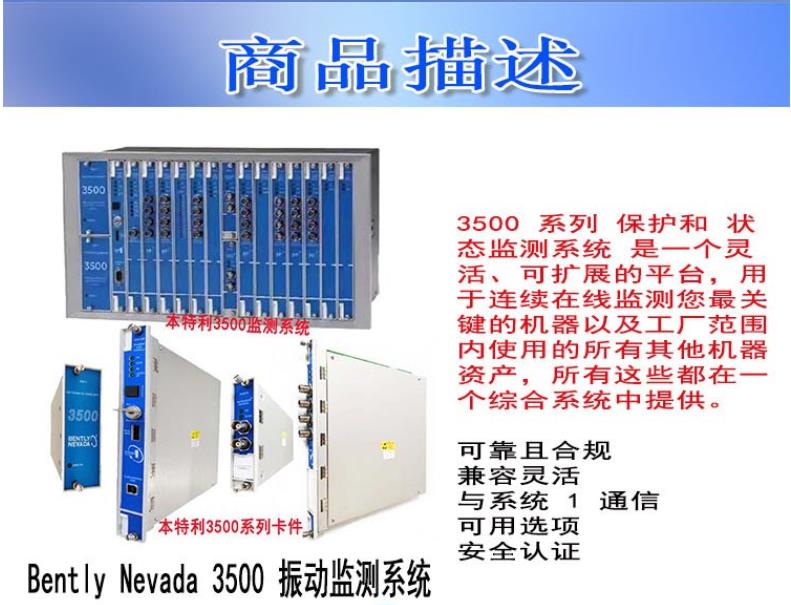

3500/22-01-01-00 3500系统接口模块卡

TDI是3500机架与配置、显示和状态监控的主要接口软件每个机架需要一个TDI，位于紧邻电源的机架插槽中狭槽TDI支持3500配置软件用于配置机架和3500操作员显示软件检索机架数据和状态。

　　TDI还提供与System1*状态监测和诊断软件的直接接口而不需要外部通信处理器。

　　机架OK继电器位于TDI的I/O模块内。它由TDI本身和机架中的其他模块内。机架内的数十个可能事件可将机架OK（正常）继电器驱动至NOTOK（不正常）状态。

　　因此，机架OK继电器不打算用作机械自动停机的一部分环行它应仅用于一般通知目的。

　　除了TDI提供的功能外，TDI还支持自身和机架的自我监控功能单个监视器、继电器、通信和其他模块。虽然TDI提供了某些整个机架的通用功能，它不是关键监控路径及其机器的一部分保护功能。

　　TDI有四个前面板LED，提供以下指示：

　　OK（正常）表示TDI模块及其I/O模块运行正常。

　　TX/RX以TDI和其他机架模块之间的通信速率闪烁发生。

　　TM指示机架何时处于多倍跳车模式。

　　配置正常表示机架中的任何模块未配置或存在配置错误；即TDI的存储配置与机架的物理配置不匹配；或者说未满足安全选项条件。

　　BENTLY本特利3500/60温度模块系统配置通过TDI前部的钥匙锁开关和两个级别的软件密码保护，防止未经授权更改或篡改配置设置。

　　TDI可通过前面板USB通信端口连接到便携式计算机，以进行本地更改配置TDI通过以太网端口提供系统连接。

　　它还提供前面板DIP用于在多个3500机架彼此联网时分配机架地址的开关。

　　TDI在前面板上有一个系统重置开关，用于清除系统中的任何锁定报警以及锁定报警不正常条件。

　　I/O模块提供一组后面板连接，便于远程激活系统复位、跳车倍增和机架报警抑制功能。
